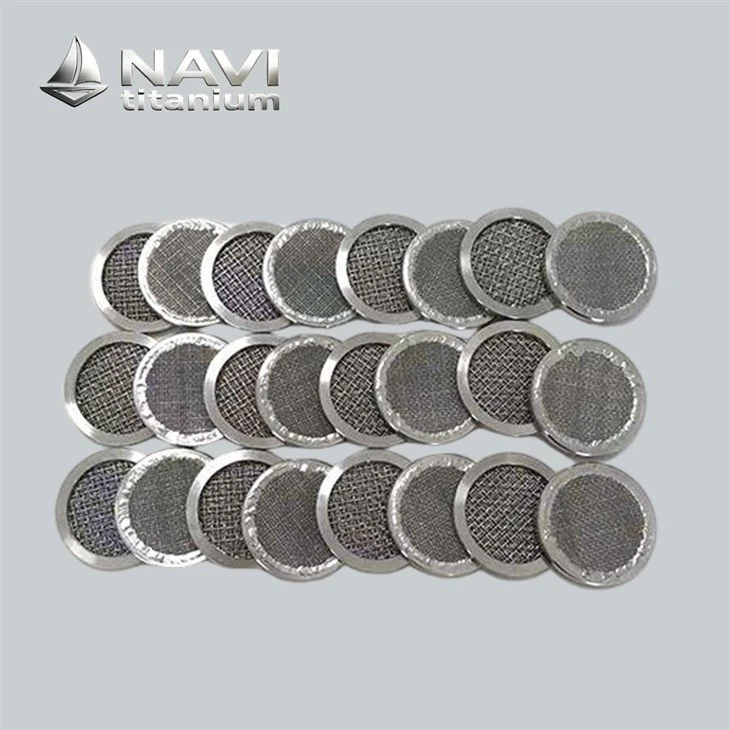

NAVI Titanefiltre à mailles frittéesest conçu pour les assemblages-de manipulation de gaz où la propreté, la cohérence et la réponse prévisible à la pression sont importantes. Il peut être installé en amont des vannes, des régulateurs, des pompes à vide, des contrôleurs de débit massique-, des armoires à gaz et des instruments d'analyse, contribuant ainsi à protéger le matériel sensible pendant le fonctionnement. L'attention portée à l'intégrité des soudures, à la finition des bords, à la traçabilité et aux enregistrements d'inspection garantit la confiance.
Solution de NAVI Titane
Pour les structures de filtration à base de-mailles, NAVI Titanium combine une architecture de fils-tissés avec une consolidation thermique contrôlée pour créer des configurations multicouches avec des ouvertures, une intégrité mécanique, une perméabilité et une facilité de nettoyage définies. Différents modèles de tissage, nombre de couches, qualités d'alliage et itinéraires de formage peuvent être coordonnés en fonction de la précision de la filtration, des conditions de pression, des caractéristiques du fluide et de la géométrie de l'installation. Cette approche est particulièrement pertinente lorsqu'un écran monocouche classique-ne peut pas fournir une rigidité ou une stabilité de service suffisante. La société répertorie actuellement les configurations multicouches, notamment les structures à 3, 5 couches et personnalisées, avec des plages d'ouverture sélectionnées en fonction de la tâche prévue.

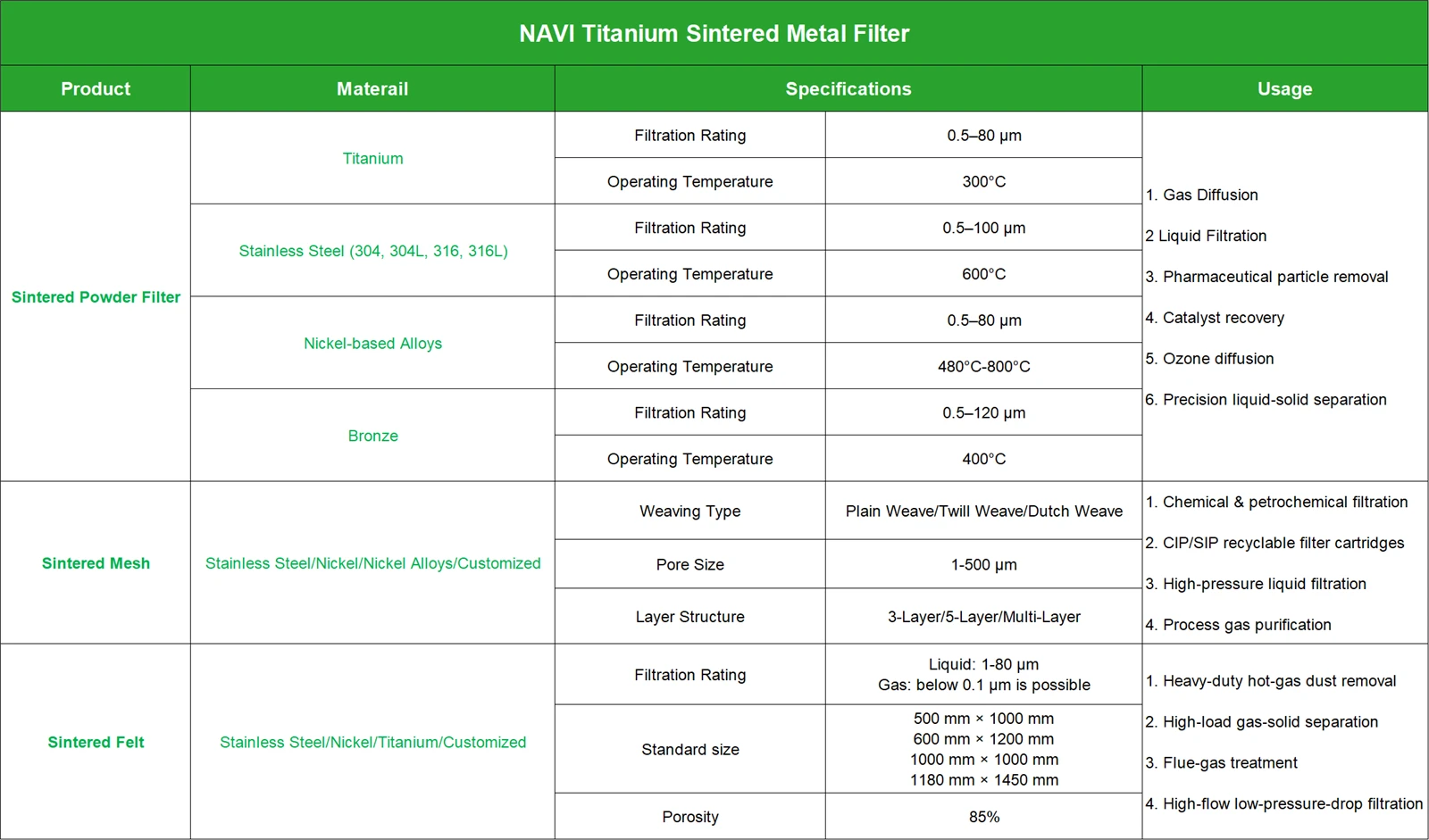

NAVI Titanium présente un assemblage métallique poreux formé avec précision destiné à la purification contrôlée des gaz et à la régulation de la pression. Sa configuration en couches offre une distribution d'ouverture différenciée, prenant en charge des caractéristiques de débit constantes sous différentes charges de fonctionnement.
Application
NAVI Titanefiltre à mailles frittéespermet un passage contrôlé des gaz, une interception des particules et une gestion de la pression dans les applications de semi-conducteurs, de vide et pneumatiques.

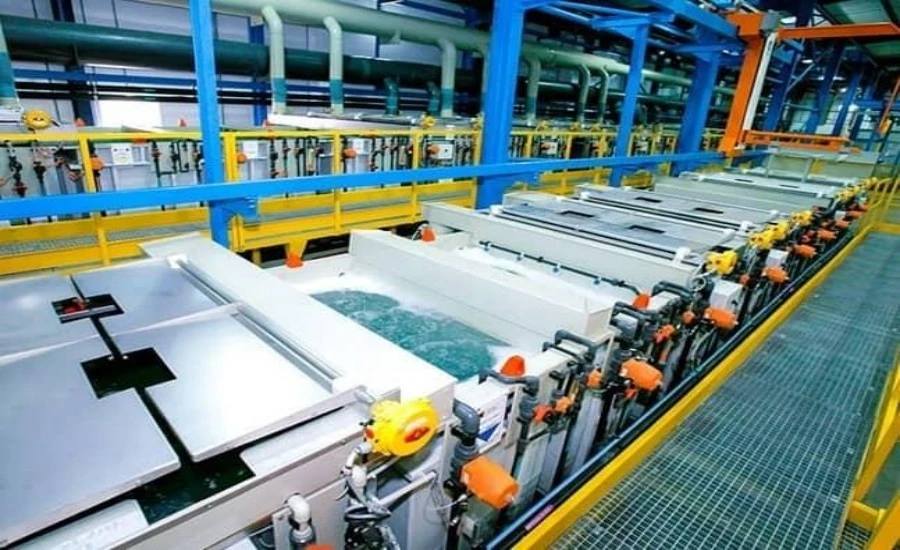

Dans la fabrication de semi-conducteurs, les supports métalliques à cellules ouvertes -NAVI Titanium servent de barrières en amont et au point d'utilisation-pour le flux de fluide de traitement, protégeant ainsi les opérations de dépôt, de gravure, de dopage et de purge contre l'intrusion de particules. Leur valeur ne réside pas simplement dans la taille nominale de l’ouverture, mais également dans l’interaction entre la topologie de l’ouverture, la perméabilité, l’interception des particules et la perte de pression. Une architecture multicouche tissée-et-frittée peut établir un passage gradué, où les contaminants les plus gros sont arrêtés près de la région en amont tandis que les particules plus fines rencontrent des canaux d'écoulement de plus en plus petits. Cela réduit la probabilité d'un blocage prématuré de la surface et aide à maintenir une différence de pression plus prévisible pendant un service prolongé. Pour l'azote, l'argon, l'hydrogène et d'autres flux de fluides de traitement, la sélection des matériaux doit tenir compte de la susceptibilité à la corrosion, du comportement au dégazage, de l'exposition thermique et de la compatibilité avec les protocoles de nettoyage. La finition de surface et la précision de fabrication sont tout aussi importantes car les résidus piégés peuvent devenir des sources de contamination secondaires. Du point de vue de l'ingénierie des procédés, l'objectif est donc d'atteindre un régime de perméabilité contrôlée plutôt que de maximiser la seule rétention des particules. Des supports correctement spécifiés peuvent prendre en charge une distribution de flux de fluide plus propre, des conditions de chambre plus cohérentes et une meilleure protection des étapes sensibles de traitement des plaquettes-.

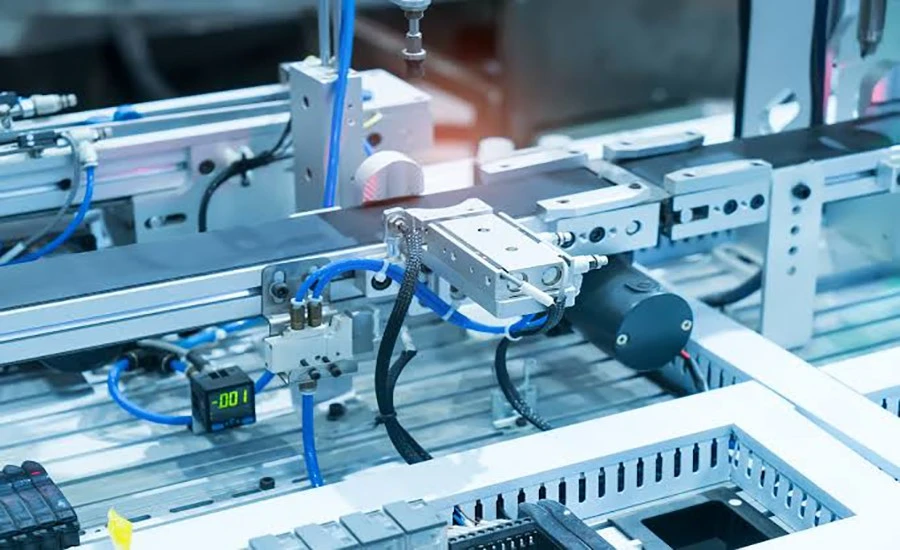

2. Systèmes à vide et pneumatiques
Dans les systèmes pneumatiques et sous vide, les supports métalliques à cellules ouvertes -NAVI Titanium fonctionnent comme des interfaces de contrôle du flux-de conditionnement et de contamination-avant les vannes, les régulateurs, les pompes, les capteurs et les actionneurs. Leurs passages interconnectés permettent le transport des flux de fluide tout en limitant la migration des particules, ce qui les rend utiles là où la stabilité de la pression et la protection des composants doivent être maintenues ensemble. Contrairement aux écrans simples, une construction multicouche consolidée permet une interception basée sur la profondeur-, de sorte que les contaminants peuvent être capturés dans toute l'épaisseur plutôt que de s'accumuler exclusivement sur la surface exposée. Cette caractéristique peut modérer les blocages localisés et préserver la zone d'écoulement sous une charge soutenue. La sélection doit tenir compte de la composition du flux de fluide, de la pression de fonctionnement et de la nature des contaminants attendus. Pour les circuits pneumatiques, la distribution des ouvertures influence le temps de réponse car une résistance excessive peut retarder l'égalisation de la pression. En service sous vide, le faible dégazage et la résistance aux cycles thermiques deviennent particulièrement importants. Par conséquent, les spécifications doivent être basées sur la perméabilité, l'efficacité de rétention, l'intégrité mécanique et le comportement de pression au niveau du système, permettant un transfert stable du flux de fluide sans imposer de demande d'énergie ou de fréquence de maintenance inutile.
Guide d'achat
Contrôle qualité (CQ)
Cet élément filtrant est fabriqué à partir de-titane métallique de haute pureté, formé grâce à un processus de frittage de précision qui crée une structure rigide et poreuse avec une distribution contrôlée de la taille des pores. La poudre de titane brute et le corps poreux qui en résulte sont entièrement traçables à travers chaque lot de production, avec une vérification documentée de la composition chimique et des propriétés physiques à chaque étape.
Processus de fabrication
1. Tissage de fil
Le fil en alliage sélectionné est tissé selon un motif de maillage contrôlé, avec un calibre de fil, une densité de tissage et une géométrie d'ouverture établis en fonction de la fonction de séparation prévue.
2. Disposition des couches
Les couches tissées individuelles sont alignées dans une séquence définie. Différentes qualités de maille peuvent être combinées pour équilibrer la précision de rétention, la perméabilité et la rigidité structurelle.
3. Assemblage thermique
Les couches alignées subissent un cycle thermique contrôlé qui lie les fils qui se croisent et les points de contact tout en préservant le réseau de passage conçu.
4. Formation des bords
La structure consolidée est façonnée selon le profil requis, suivie de contrôles de l'uniformité de l'ouverture, de l'alignement des couches, de la conformité dimensionnelle et de l'état de surface avant la préparation finale.
Documentation d'exportation et dédouanement
Pour les commandes internationales, des documents d’exportation précis aident les professionnels des achats à coordonner les procédures de dédouanement, de manutention du fret et de réception entrante. La facture commerciale doit clairement identifier les articles fournis, les quantités, les valeurs unitaires, la valeur totale, les conditions commerciales applicables et les autres détails de transaction requis par le pays de destination. La liste de colisage doit correspondre à la cargaison réelle et spécifier la quantité du colis, le poids net, le poids brut, les dimensions et la répartition des articles, le cas échéant. Pour le transport maritime, le connaissement fournit des informations sur l'expédition et le destinataire, tandis qu'une lettre de transport aérien joue le rôle correspondant pour le fret aérien. Ces documents doivent être préparés conformément aux informations de commande convenues plutôt que d'utiliser des descriptions génériques. Pour les acheteurs B2B, la cohérence entre les documents commerciaux et la marchandise physique est particulièrement importante, car les écarts peuvent entraîner des enquêtes douanières supplémentaires, des retards dans les entrepôts ou des modifications des documents. Avant l'expédition, le professionnel des achats peut confirmer l'ensemble des documents requis, les détails du destinataire, la description du produit, les quantités, les poids et les informations d'emballage conformément à leurs procédures d'importation.
Certificats d'origine, informations sur le produit et vérification du code SH
En fonction du marché de destination, NAVI Titanium peut exiger un certificat d'origine ou d'autres documents liés à l'importation-pour établir l'origine de fabrication ou satisfaire aux procédures douanières locales. Les informations sur le produit doivent rester cohérentes sur la facture commerciale, la liste de colisage, le document de transport et les documents justificatifs, y compris le nom du produit, la quantité, la qualité du matériau, l'utilisation prévue, le poids net, le poids brut et le nombre de colis. Une attention particulière doit être accordée au Code SH. Il ne doit pas être attribué uniquement en recherchant un mot-clé de produit, car la classification peut dépendre de la forme physique réelle, de la composition du matériau, de la fonction principale, de l'application prévue et de l'interprétation douanière du pays importateur. Différentes juridictions peuvent appliquer leurs propres barèmes tarifaires, notes explicatives et pratiques de classification. Pour cette raison, les professionnels des achats et leurs courtiers en douane doivent vérifier la classification appropriée avant l'importation. Fournir des descriptions de produits et des informations techniques suffisamment précises peut contribuer à réduire l’ambiguïté lorsque les autorités douanières examinent la cargaison. Lorsque des certificats, déclarations ou documents de conformité spécifiques à la destination sont requis, ces exigences doivent être confirmées avant la finalisation de la commande.
Indicateurs de performance pour les achats et le contrôle de l'intégrité
NAVI Titanefiltre à mailles frittéesles performances sont évaluées par la pression du point de bulle et la capacité de rétention des saletés, fournissant aux acheteurs des indicateurs pratiques sur la cohérence du chemin des pores, le comportement de chargement des contaminants, les intervalles de maintenance et l'acceptation de l'intégrité.
Bubble Point Pressure fournit aux professionnels de l'approvisionnement une indication pratique du plus grand passage connecté efficace au sein d'un assemblage de cellules ouvertes-humides. Pendant le test, l'échantillon est soigneusement mouillé et la pression du flux de fluide est progressivement augmentée jusqu'à ce qu'un flux continu de bulles émerge à travers l'ouverture correspondante. Un point de bulle inférieur-que-attendu peut indiquer un passage surdimensionné, un défaut local, un écart de taille de pore-ou une incohérence introduite lors du formage et de la finition. À l’inverse, un résultat inhabituellement élevé peut suggérer des passages restreints ou des changements dans la plage de perméabilité prévue. Pour les équipes d’approvisionnement, la valeur est donc plus utile lorsqu’elle est évaluée par rapport à une spécification convenue plutôt que traitée comme un chiffre isolé. Les professionnels de l'approvisionnement peuvent établir une plage d'acceptation basée sur les dimensions nominales de l'ouverture, la qualité du matériau, l'épaisseur et les exigences de fonctionnement, puis comparer les résultats des tests sur les lots de production. ASTM E3278 décrit une méthode de point de bulle-pour le tissu des cartouches filtrantes à maille frittée ; pour d'autres constructions à cellules ouvertes-, la méthode d'essai applicable et les critères d'acceptation doivent être convenus séparément. L'enregistrement des conditions de test parallèlement aux résultats améliore également la traçabilité lors de la comparaison des fournisseurs ou de l'enquête sur les variations des lots. NAVI Titanium peut fournir les informations de test pertinentes conformément aux spécifications convenues.
Capacité de rétention de la saleté
La capacité de rétention de la saleté décrit la quantité de contaminant qu'un assemblage à cellules ouvertes-peut retenir avant d'atteindre une limite de chute de pression-définie dans des conditions de test spécifiées. Pour les acheteurs B2B, cette mesure peut être plus informative qu'un indice de rétention de particules - autonome, car elle relie les performances du laboratoire aux intervalles de maintenance et aux dépenses d'exploitation. À mesure que la charge de particules augmente, les passages d'écoulement disponibles deviennent progressivement restreints, entraînant une augmentation de ΔP. La relation résultante peut être évaluée comme Charge de particules → Augmentation de ΔP → Point de nettoyage ou de remplacement. Une capacité plus élevée ne signifie pas automatiquement de meilleures performances : les professionnels des achats doivent comparer la capacité avec les caractéristiques des particules, le niveau de rétention cible et le ΔP terminal. Les résultats des tests doivent donc indiquer le type de contaminant, sa concentration, les conditions de fonctionnement et le point final utilisé pour la mesure. Cela permet aux équipes d'approvisionnement de comparer les spécifications concurrentes de manière cohérente et d'estimer la fréquence de nettoyage, les intervalles de remplacement et la demande énergétique liée à la pression. Pour les systèmes à service continu-, ces données peuvent également prendre en charge la planification de la maintenance préventive et aider à déterminer si un niveau sélectionné correspond de manière appropriée à la charge de contamination réelle. NAVI Titanium peut fournir des informations de test pertinentes conformément aux spécifications convenues.

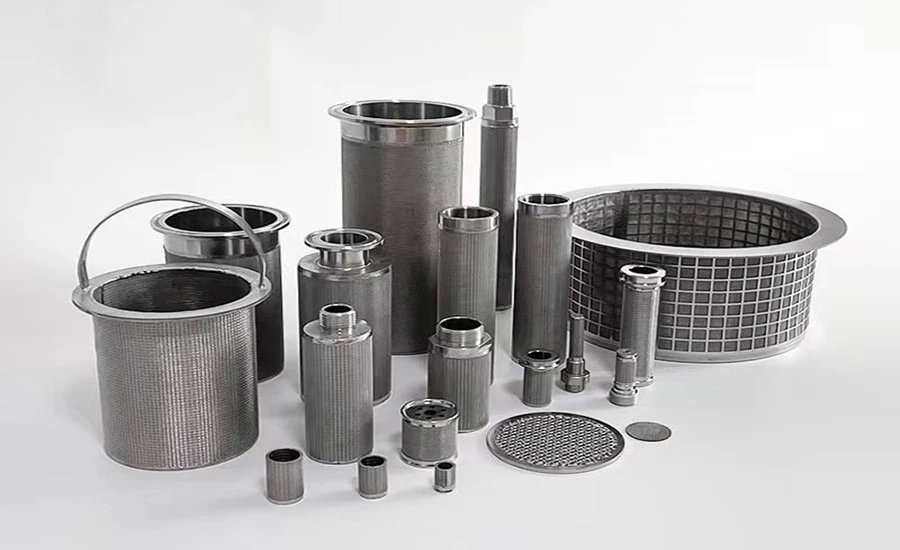

Considérations relatives au soudage, à l'usinage et au formage
NAVI Titanium s'approche du traitement secondaire defiltre à mailles frittéesassemblages selon à la fois les exigences géométriques et la préservation du chemin des pores. Le soudage peut impliquer des méthodes TIG, laser ou par résistance, le processus étant sélectionné en fonction de la qualité du matériau, de la configuration du joint, de l'épaisseur et de l'exposition thermique autorisée. Un apport de chaleur excessif peut altérer la perméabilité locale, déformer les sections minces ou affecter la région adjacente au joint. Le placement de la soudure doit donc de préférence rester en dehors de la zone de séparation active. Les opérations d'usinage telles que la découpe, le perçage, le tournage et le détourage des bords nécessitent des vitesses d'avance contrôlées et un outillage approprié pour minimiser la formation de bavures, la déformation et le blocage des ouvertures. Pour les opérations de formage, notamment le pliage, le laminage, le formage profond et le plissage, la déformation doit être répartie sans produire d'effondrement localisé, de fissuration ou de densification excessive. En particulier pour les configurations cylindriques ou plissées, le rayon de formage et le taux de compression peuvent influencer la géométrie efficace du passage et la chute de pression. Après le traitement secondaire, l'inspection dimensionnelle doit être combinée à un examen visuel et, lorsque cela est spécifié, à des tests de perméabilité ou d'intégrité. Cette approche permet de confirmer que l'assemblage fini conserve ses caractéristiques d'écoulement prévues plutôt que d'atteindre uniquement la conformité dimensionnelle.
FAQ
1. Quelles plages de tailles de pores-peut-on spécifier ?
+
-
La plage de pores peut être spécifiée en fonction du niveau de rétention des particules requis, du flux de fluide ou du débit de liquide, de la chute de pression et des dimensions physiques. Les acheteurs ne doivent pas évaluer la taille de l’ouverture comme un chiffre isolé, car l’épaisseur, la disposition des couches et la méthode de formage peuvent également affecter le passage réel du flux.
2. Le matériau peut-il être fourni sous différentes formes et dimensions ?
+
-
Oui. Des sections plates, des disques, des tubes, des anneaux, des cylindres, des formes plissées et d'autres géométries peuvent être envisagées en fonction des exigences d'assemblage.
3. Le soudage ou l’usinage peuvent-ils être effectués après le formage ?
+
-
Le traitement secondaire peut inclure le soudage TIG, le soudage au laser, le soudage par résistance, la découpe, le perçage, le tournage, le détourage des bords, le pliage, le laminage, le formage profond et le plissage. La méthode appropriée dépend de la qualité du matériau, de son épaisseur, de sa géométrie et des exigences des joints. Une attention particulière doit être accordée à l'apport de chaleur et à la déformation mécanique, car un échauffement ou une compression locale excessive peut altérer les passages d'écoulement.
4. Comment la pression du point de bulle est-elle utilisée pour l'inspection à la réception ?
+
-
La pression du point de bulle peut être utilisée comme indicateur d'acceptation lié à l'intégrité-lorsqu'une méthode de test et une spécification appropriées ont été établies. Une fois l'éprouvette mouillée, la pression du gaz est progressivement augmentée jusqu'à ce qu'un bouillonnement continu se produise à travers le passage concerné. La valeur mesurée est associée à la plus grande ouverture effective connectée dans les conditions de test spécifiées.
5. Comment évaluer la capacité de rétention des saletés avant un achat en gros ?
+
-
La capacité de rétention des impuretés indique la quantité de contaminant retenue avant qu'un point final de chute de pression prédéfini ne soit atteint. Une comparaison significative nécessite des paramètres de test contrôlés, notamment les caractéristiques des contaminants, la concentration de charge, le débit, la chute de pression initiale et le ΔP terminal.
