Anode en titane : réduire les coûts des métaux précieux dans l'électrolyse PEM

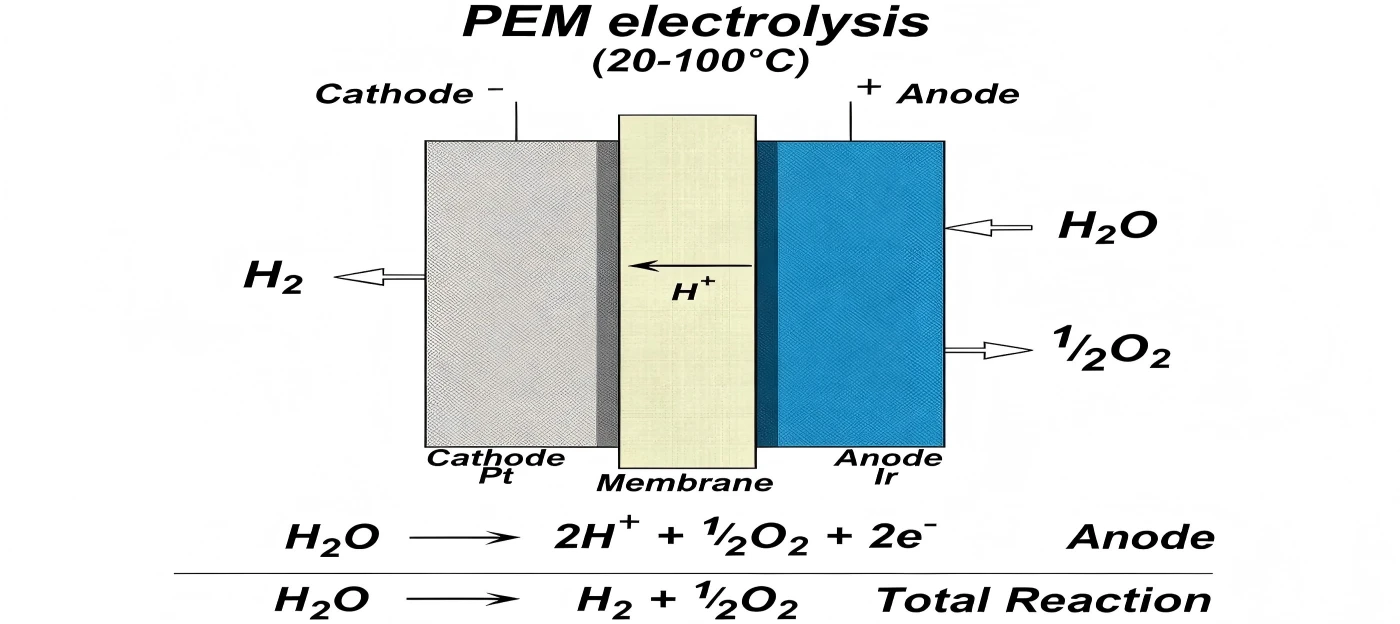

Un environnement acide, des potentiels électriques élevés et des cycles de fonctionnement continus sont exigeants pour les électrolyseurs d'eau à membrane échangeuse de protons. La plupart des matériaux d'électrodes typiques se décomposent rapidement sur l'anode en raison de fortes conditions oxydatives. Le titane est le meilleur substrat pour le dégagement d'oxygène car il est résistant à la corrosion-et structurellement stable, mais il nécessite un revêtement catalytique. L'iridium et le platine sont généralement recouverts d'une couche épaisse pour garantir l'activité catalytique et la durabilité. Les recherches de l'International Journal of Hydrogen Energy montrent que les conceptions traditionnelles utilisent souvent 2 à 4 mg/cm² d'iridium sur les surfaces des anodes. Cette charge entraîne des dépenses en matériaux représentant 35 à 45 % du coût de la pile d'électrolyseur en raison des prix de l'iridium allant de 4 000 à 6 000 $ l'once troy.

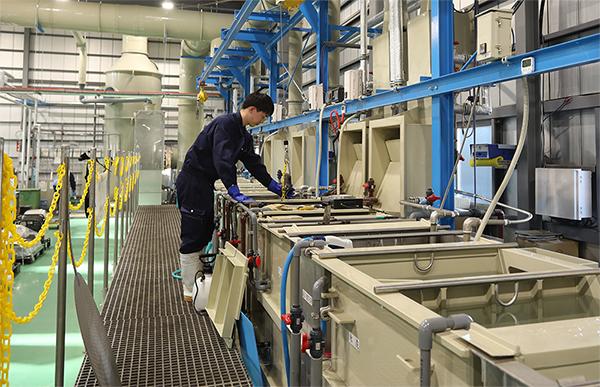

La fabrication moderne d'anodes en titane utilise des technologies de dépôt avancées pour maximiser l'utilisation des métaux précieux. Le dépôt en phase vapeur, la décomposition thermique et le placage ionique multi-arc peuvent fournir des revêtements minces et homogènes avec une adhérence améliorée. L’ingénierie à l’échelle nanométrique qui augmente la surface du matériau catalytique et réduit l’encombrement constitue la percée. Les fabricants obtiennent des performances comparables, voire supérieures, avec beaucoup moins de matériaux en produisant des revêtements nanostructurés poreux avec des surfaces électrochimiquement actives élevées. Les revêtements nanostructurés avec des charges aussi faibles que 0,3-0,8 mg/cm² peuvent égaler les performances électrochimiques des conceptions standard à couche épaisse, selon des tests en laboratoire.

La réduction de la teneur en métaux précieux réduit les coûts de production des électrolyseurs PEM. En réduisant la charge d'iridium de 3 mg/cm² à 1,2 mg/cm², une conception d'anode en titane peut permettre d'économiser plus de 60 % sur les coûts de matériaux pour le composant seul. L'optimisation des prix des métaux précieux peut permettre d'économiser des centaines de milliers de dollars par installation pour une pile d'électrolyseur typique de 1 MW avec 100 à 150 m² de surface d'anode. Réduire la dépendance aux métaux précieux réduit les risques liés à la chaîne d’approvisionnement au-delà de l’investissement initial en capital. L'offre mondiale d'iridium est limitée à 7 à 8 tonnes métriques par an. L’utilisation efficace des métaux précieux est économiquement bénéfique et stratégiquement vitale pour éviter les pénuries de matériaux qui pourraient ralentir le développement de l’industrie lorsque le déploiement des électrolyseurs PEM atteindra des niveaux de gigawatts d’ici 2030.

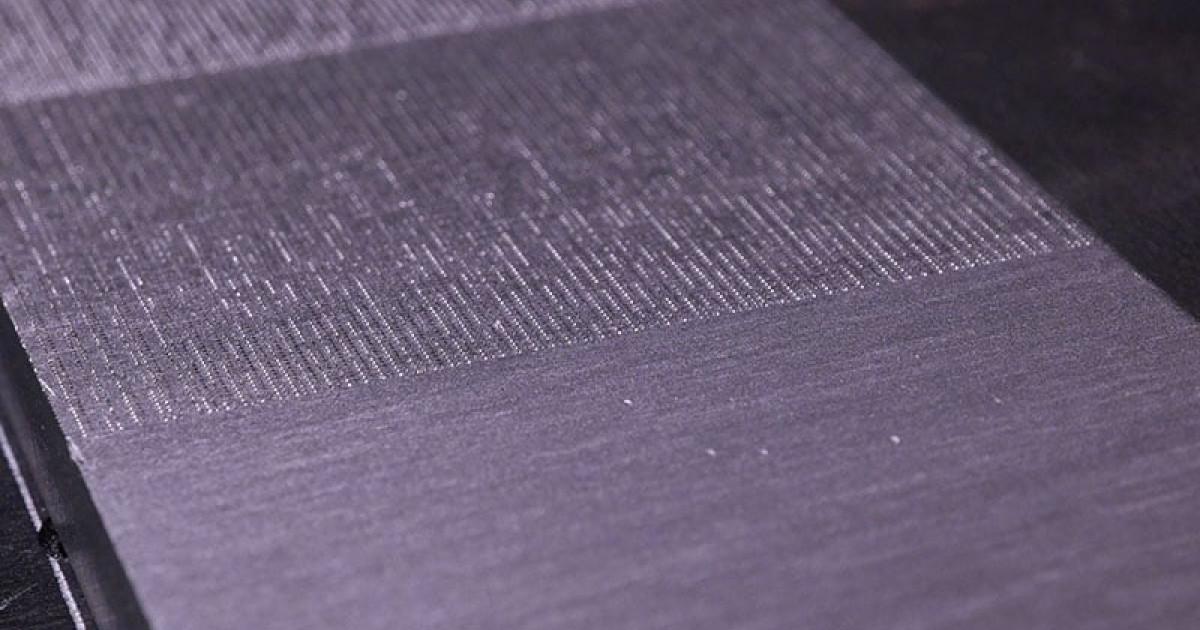

Métal faible-précieux-efficaceanodes en titane commencez par optimiser le substrat. Des revêtements de catalyseur plus épais sont nécessaires pour les plaques de titane denses en raison du contact superficiel restreint. Les conceptions avancées utilisent des structures de porosité dégradée pour favoriser l'interaction du substrat et du revêtement catalytique-et le transfert de masse. L'ingénierie de porosité par gradient conçoit une structure de transition avec une taille de pores décroissante du substrat en vrac à la surface. Cette disposition maximise l’efficacité catalytique à l’interface et la stabilité mécanique du noyau dense. Le frittage par métallurgie des poudres avec des distributions granulométriques régulées produit des profils de porosité précis qui améliorent les performances électrochimiques et l’adhérence du revêtement. Les organismes de recherche sur les piles à combustible ont découvert que les substrats poreux en titane réduisent la charge du catalyseur de 25 à 40 % par rapport aux plaques denses et améliorent l'uniformité de la distribution de la densité de courant. Une topographie de surface accrue génère des sites de nucléation de dépôt de catalyseur supplémentaires, ce qui donne lieu à des revêtements plus fins et plus efficaces qui résistent aux cycles thermiques et aux contraintes électrochimiques.

L'interaction entre le substrat en titane et le revêtement de catalyseur en métal précieux constitue une difficulté majeure dans la conception des anodes en titane. Les concentrations de contraintes dues aux disparités de dilatation thermique et aux divergences de potentiel électrochimique peuvent provoquer un délaminage ou une passivation du revêtement au fil du temps. Les méthodes innovantes de transition de gradient multicouche- intègrent des couches intermédiaires physiquement et électrochimiquement compatibles pour résoudre cette faiblesse. Généralement, une couche de TiN est placée à côté du substrat, suivie d'une couche intermédiaire de Ta₂O₅ et enfin d'un revêtement catalytique en iridium-platine. Le TiN offre une conductivité électrique et une résistance à la corrosion supérieures, tandis que le Ta₂O₅ offre une stabilité chimique et évite la passivation du substrat en titane. Au lieu de concentrer la contrainte mécanique sur un seul contact, notre technique graduée la répartit. Des tests de durée de vie accélérés montrent que les anodes en titane dotées de couches de transition correctement construites durent 10 000+ heures de fonctionnement PEM continu, contre 3 000 -5 000 pour les conceptions à deux couches. La durabilité accrue amortit l’investissement en métaux précieux sur une durée de vie opérationnelle plus longue, réduisant ainsi le coût de production d’hydrogène par kilogramme.

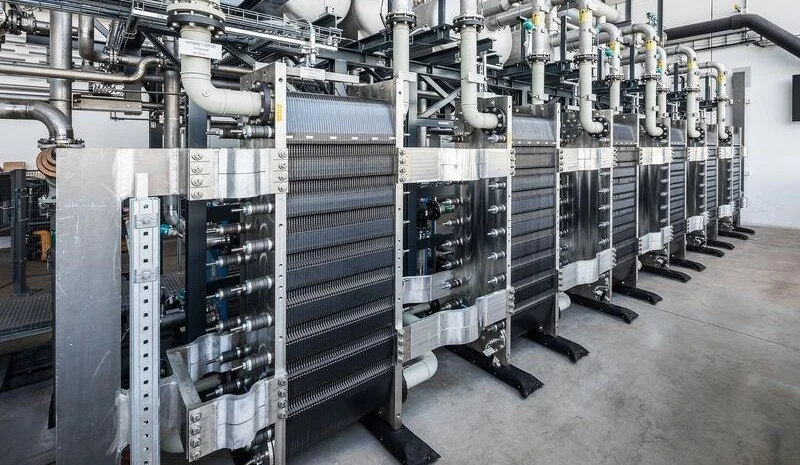

La plage de puissance et le cycle de service des électrolyseurs PEM s'étendent des unités de laboratoire modestes aux systèmes industriels de plusieurs -mégawatts. Comprendre que les applications ont des exigences de performances distinctes permet d'élaborer des formules de revêtement personnalisées pour optimiser l'utilisation des métaux précieux. Alors que les installations de fabrication continue à grande échelle donnent la priorité à la stabilité à long terme et aux faibles taux de dégradation, les systèmes intermittents à faible consommation d'énergie peuvent donner la priorité à une réaction rapide et à une tolérance à de nombreux cycles de démarrage et d'arrêt. Les fabricants avancés d'anodes en titane proposent des ratios platine-iridium et des densités de charge adaptés aux besoins opérationnels. Pour les applications dynamiques, un revêtement de 0,4 mg/cm² peut être bénéfique, tandis qu'une usine de production d'hydrogène de base peut bénéficier d'un revêtement de 0,6 mg/cm² pour une longévité à l'état d'équilibre.

Des revêtements massifs de métaux précieux aux structures nanostructurées, la philosophie de conception des anodes en titane a changé. Les processus de fabrication avancés fournissent des réseaux nanostructurés tridimensionnels-qui maximisent l'accès des réactifs aux sites catalytiques actifs tout en minimisant l'encombrement des métaux précieux. La caractérisation électrochimique montre que seuls les nanomètres les plus externes d'un revêtement de catalyseur dégagent activement de l'oxygène. Un matériau enfoui plus profondément sous un revêtement épais augmente le coût mais pas l'efficacité catalytique. Les conceptions nanostructurées avec des rapports -surface-sur-volume élevés permettent d'accéder électrochimiquement à la plupart des métaux précieux déposés. Les procédures sol-gel, le dépôt électrochimique à l'aide d'agents modèles et la pulvérisation plasma génèrent des revêtements à porosité et à structure granulaire contrôlées. Par rapport aux revêtements traditionnels, ces méthodes atteignent des surfaces spécifiques de 50 à 80 m²/g, ce qui entraîne des performances catalytiques comparables avec des densités de charge bien inférieures.

Les revêtements d'iridium pur sont les plus coûteux, mais ils possèdent une grande activité catalytique et une grande résistance à la corrosion. En alliant l'iridium avec des éléments stables et moins chers, les prix des métaux précieux peuvent être réduits tout en maintenant les performances. Les compositions binaires d'iridium-tantale contenant 30-50 % de tantale en poids sont des stratégies populaires de réduction des coûts-. Le tantale modère l'activité catalytique, stabilise et résiste à la corrosion. L'iridium pur a une cinétique de dégagement d'oxygène légèrement meilleure, les économies de coûts dépassent souvent la différence de performances dans des environnements de travail réels. Les compositions ternaires contenant de modestes quantités d'étain, d'antimoine ou de terres rares permettent une optimisation supplémentaire. Ces petits changements peuvent augmenter l'adhérence du revêtement, la structure électrique, la cinétique de réaction et la durée de vie opérationnelle en créant des qualités d'auto-guérison. Les chercheurs étudient les compositions quaternaires pour améliorer le coût, les performances et la durabilité.

La viabilité économique de l'électrolyseur PEM dépend de la -stabilité à long terme. Traditionnelanode en titaneles revêtements se détériorent par dissolution électrochimique, fissuration induite par des contraintes mécaniques-et passivation localisée. Chaque phase de détérioration diminue l'efficacité catalytique et nécessite le remplacement ou la remise à neuf de la cheminée. Les nouvelles technologies de revêtement auto-cicatrisantes-utilisent des matériaux qui se dispersent ou se réparent après un dommage localisé. La dispersion des particules réservoir dans la matrice de revêtement libère un matériau catalytique lorsque des défauts structurels se produisent. Une autre méthode utilise des produits chimiques à états d'oxydation mixtes qui subissent des transitions redox réversibles pour maintenir l'activité catalytique pendant que la structure du revêtement change. Les tests sur le terrain montrent que les anodes en titane auto-réparatrices se dégradent 40 à 60 % plus lentement que les conceptions traditionnelles sur des durées de travail égales. Des intervalles d'entretien prolongés et moins d'entretien augmentent la rentabilité grâce à la stabilité. La production d’hydrogène coûte moins cher au kilogramme lorsque les dépenses en métaux précieux sont amorties sur 15 000 à 20 000 heures de fonctionnement au lieu de 8 000 à 10 000.

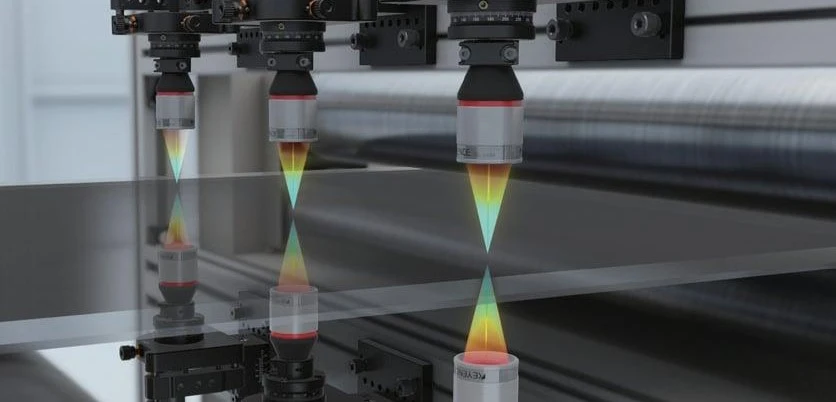

Les coûts unitaires élevés et la capacité de fabrication limitée sont dus aux méthodes par lots et à l'implication humaine dans la synthèse d'anodes en titane à l'échelle du laboratoire. Les technologies de revêtement avancées, de la recherche à la fabrication commerciale, exigent des progrès dans les processus pour une production en grand volume et une qualité constante. Les systèmes de revêtement continu avec des topologies de rouleaux-à-rouleaux ou de convoyeurs améliorent l'efficacité de la production. L'épaisseur, la composition et l'homogénéité du revêtement avec précision peuvent être obtenues sur d'immenses surfaces en titane à l'aide de ces systèmes automatisés. L'intégration de systèmes de surveillance de la qualité en ligne combinant analyse spectroscopique et tests électriques garantit que chaque anode répond aux normes de performance avant l'assemblage de la pile d'électrolyseur. Les économies d’échelle deviennent plus pertinentes à mesure que le déploiement des électrolyseurs PEM augmente. La fabrication d’une capacité d’électrolyseur de 10 MW par an présente des coûts économiques différents de ceux de 100 MW ou 1 GW. L'amortissement des biens d'équipement, l'effet de levier sur l'approvisionnement en matériaux et l'optimisation des processus réduisent les coûts unitaires à mesure que les volumes de production augmentent. Les fabricants s’attendent à ce que les prix de production des anodes en titane baissent de 30 à 50 % à mesure que l’industrie atteint ses objectifs de déploiement d’ici 2030.

Après l’achat, les dépenses en métaux précieux couvrent toute la durée de vie. La fabrication d'anodes en titane réduit la consommation nette de métaux précieux par installation d'électrolyseur en minimisant les déchets et en permettant la récupération des matériaux en fin de vie--. Les processus de dépôt avancés utilisent 85-90 % des métaux précieux, dont la plupart sont utilisés dans des revêtements utiles plutôt que d'être gaspillés. Les surpulvérisations, les solutions de nettoyage et les rebuts de fabrication sont recyclés dans des systèmes en boucle fermée pour récupérer les métaux précieux pour la chaîne d'approvisionnement. Les piles d'électrolyseurs épuisées sont une autre ressource utile. Le développement de procédures efficaces pour récupérer et purifier l’iridium et le platine des anodes de titane usées minimise la dépendance à l’exploitation minière primaire. Cette méthode d’économie circulaire augmentera l’approvisionnement en métaux précieux et la stabilité des coûts à mesure que des électrolyseurs PEM seront ajoutés.

Les objectifs de performance et les restrictions de coûts doivent être équilibrés à l’aide de méthodes analytiques avancées qui examinent de nombreux facteurs de conception. Le développement moderne d'anodes en titane utilise la modélisation informatique pour prédire le comportement électrochimique, la répartition des contraintes mécaniques et la cinétique de dégradation en fonction de la composition du revêtement, de la conception du substrat et des circonstances de fonctionnement. La simulation permet un prototypage virtuel et une optimisation rapides avant la production physique et les tests. Les fabricants peuvent examiner des dizaines ou des centaines de variantes de conception pour trouver des combinaisons qui répondent aux exigences de performances avec une faible charge de métaux précieux. Cette technique d'optimisation utilise de plus en plus des algorithmes d'apprentissage automatique entraînés sur des ensembles de données d'essai pour trouver des connexions de performances non -paramètres de conception évidents-. L’avantage économique va au-delà de la réduction des coûts des matériaux jusqu’à l’optimisation du système. Une anode en titane un peu plus coûteuse avec une densité de courant accrue peut réduire la taille de la pile pour une capacité de production d'hydrogène donnée, réduisant ainsi les coûts du système malgré des prix unitaires d'anode - plus élevés. La modélisation techno-économique holistique qui prend en compte les interconnexions au niveau du système-aide à concevoir des solutions qui réduisent le coût total de possession plutôt que les coûts des composants.

Des électrolyseurs PEM et de l’électricité éolienne et solaire sont nécessaires pour produire de l’hydrogène vert.Anode en titaneles exigences de performance varient de la puissance d'entrée constante aux applications de procédés chimiques en raison de cette réalité opérationnelle. Les anodes en titane d'intégration renouvelable doivent résister à des cycles de température fréquents, à des variations rapides de densité de courant et à des séquences d'arrêt-redémarrage sans se dégrader. Les formules de revêtement optimisées pour ces situations dynamiques peuvent donner la priorité à la flexibilité mécanique et à la résistance aux contraintes thermiques au-dessus de la densité de courant maximale. Cette optimisation spécifique à l'application- réduit la charge de métaux précieux en déployant les matériaux là où ils sont le plus utiles. Les techniques d'intégration de systèmes affectent l'économie des anodes en titane. La durée de vie de l'anode peut être prolongée sans chargement de métaux précieux grâce à une gestion sophistiquée de l'énergie qui adoucit les variations rapides et élimine les cycles thermiques. L'option la plus rentable-implique souvent une co-optimisation du matériel de l'électrolyseur et du système de conditionnement d'énergie plutôt que des améliorations incrémentielles.

Les conceptions traditionnelles d'électrolyseurs PEM considèrent les piles comme des unités uniques remplaçables, toute défaillance de composant nécessite le remplacement de l'ensemble. Les anodes en titane se dégradent plus rapidement que les assemblages de membranes ou d'autres composants de pile, ce qui rend cette technique peu rentable. Pour maximiser l'utilisation de toutes les ressources, y compris les revêtements de métaux précieux, les topologies modulaires permettent le remplacement sélectif des composants cellulaires. Une architecture modulaire permet aux anodes en titane de survivre à plusieurs cycles de remplacement de membrane si les assemblages d'électrodes à membrane tombent normalement en panne après 40 000 heures et si les anodes en titane bien construites durent 60 000 heures. Cette durée d’utilisation prolongée réduit le coût amorti des métaux précieux par kilogramme d’hydrogène. La surveillance des performances en temps réel-est utilisée dans la maintenance prédictive pour optimiser la planification du remplacement des composants. Les opérateurs peuvent retarder le remplacement de l'anode en titane jusqu'à ce qu'une détérioration des performances se produise afin de maximiser l'investissement en métaux précieux. La spectroscopie d'impédance électrochimique et l'analyse de la dégradation de tension prédisent les pannes, permettant ainsi une maintenance planifiée pour réduire les temps d'arrêt et maximiser la valeur des composants.

Les instituts de recherche doivent communiquer des informations aux entreprises commerciales pour accélérer l'adoption de la technologie des anodes en titane à coûts optimisés. Les laboratoires universitaires et les instituts de recherche produisent de nombreuses idées révolutionnaires, mais la taille de la production industrielle et les situations opérationnelles réelles-présentent des obstacles importants. Cette transformation est rendue possible par des partenariats de développement collaboratif qui incluent la recherche universitaire, la production et l’accès au marché. Des initiatives conjointes accélèrent la recherche sur les matériaux de base et la validation technique pratique, raccourcissant ainsi le processus de commercialisation du concept-au-commercialisation. Les consortiums industriels pour les technologies de l'hydrogène vert coordonnent de plus en plus les objectifs de recherche et échangent -des informations de base préconcurrentielles tout en conservant une différence concurrentielle dans les mises en œuvre individuelles. Cette stratégie collaborative est particulièrement utile pour les petites et moyennes entreprises-ayant des compétences en matière de fabrication ou un accès au marché, mais une capacité de recherche interne limitée. Ces organisations peuvent accéder à des innovations de pointe en matière d'anodes en titane et faire progresser l'industrie en rejoignant des écosystèmes de développement technologique plus vastes.
