Anode en titane pour électrolyseur PEM : de la sélection des matériaux au contrôle des coûts

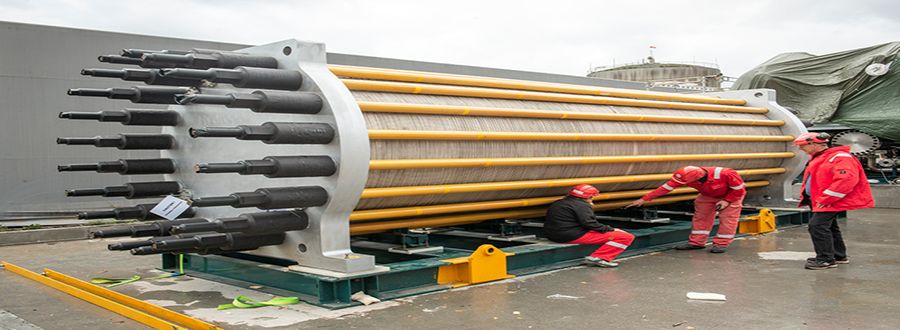

Les électrolyseurs PEM exercent une pression extrême sur les matériaux d'anode. Le processus de dégagement d'oxygène à l'anode fournit un environnement acide et oxydant avec des potentiels supérieurs à 1,8 V par rapport à l'électrode à hydrogène. La plupart des matériaux d'électrodes traditionnels se dégradent rapidement dans cet environnement ; les substrats en titane recouverts de métaux précieux constituent la norme industrielle. Tenez compte des objectifs de densité actuels de votre système lors de l’évaluation des besoins de l’application. Les systèmes commerciaux fonctionnent généralement entre 1 et 3 A/cm², avec certaines conceptions avancées dépassant 4 A/cm². Des densités de courant plus élevées nécessitent des couches de catalyseur plus solides avec un meilleur transfert de masse. Les usines de production d'hydrogène à l'échelle industrielle doivent fonctionner en continu pendant plus de 60 000 heures, ce qui nécessite des anodes en titane offrant une durabilité et une adhérence élevées du revêtement.

L'activité électrochimique, la stabilité et le coût de votre système d'anode dépendent du revêtement de catalyseur en métal précieux sur le substrat en titane. L'oxyde d'iridium (IrO₂) est le catalyseur choisi pour les anodes PEM en raison de sa stabilité dans des environnements oxydants acides et de sa forte activité de dégagement d'oxygène. Les méthodes de revêtement traditionnelles, y compris les revêtements épais d'iridium pur avec des charges de 2-3 mg/cm², étaient trop coûteuses pour la production d'hydrogène à grande échelle-. Les revêtements modernes utilisent des compositions d'oxydes métalliques mélangés avec du tantale, de l'étain ou du ruthénium pour prolonger l'iridium et minimiser la consommation de métaux précieux tout en conservant les performances catalytiques. Pour minimiser les pertes de surpotentiel, les applications hautes performances peuvent nécessiter une charge de catalyseur de 1,0 à 1,5 mg/cm², tandis que des densités de courant modérées avec une bonne gestion thermique peuvent bien fonctionner avec des charges aussi faibles que 0,3 à 0,5 mg/cm². Des fournisseurs avancés comme NAVI Titanium proposent des revêtements platine/iridium personnalisables (0,05-0,5 mg/cm²) pour équilibrer l'investissement en catalyseur avec les besoins opérationnels.

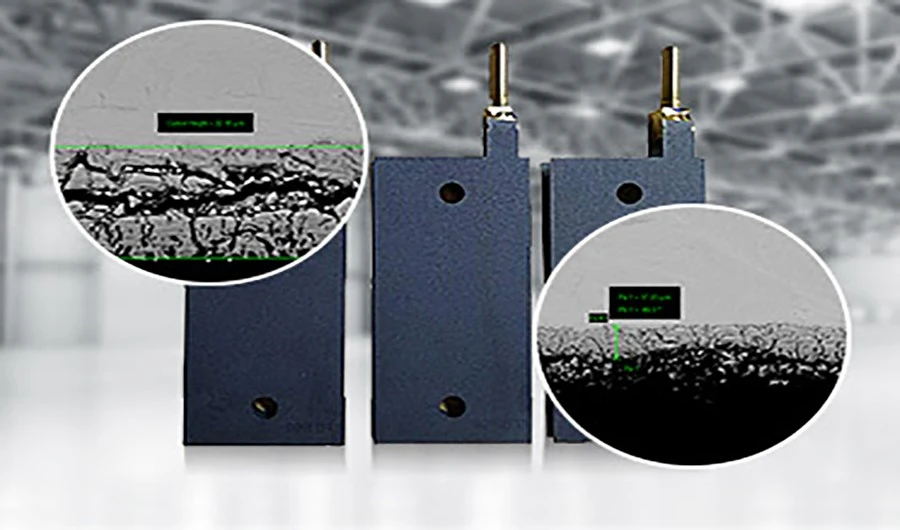

La stabilité structurelle et électrochimique du revêtement catalytique dans des conditions de fonctionnement exigeantes détermine la durée de vie de l'anode en titane en fonctionnement PEM continu. Plusieurs modes de défaillance affectent la durabilité du revêtement ; la sélection des matériaux et le contrôle des processus sont cruciaux. Le principal processus de dégradation des catalyseurs de métaux précieux est la dissolution de l'iridium dans l'électrolyte acide à des potentiels anodiques élevés. La composition et la microstructure du revêtement sont cruciales pour la durée de vie, car la dissolution augmente à des températures et des densités de courant élevées. Dans les systèmes avec des cycles de démarrage-arrêt fréquents ou des fluctuations de charge rapides, le délaminage mécanique dû à une inadéquation de dilatation thermique entre le substrat de titane et les couches de revêtement d'oxyde est un autre scénario de défaillance. Haute-qualité anodes en titane avoir des couches de transition de gradient qui correspondent aux coefficients de dilatation thermique, diminuant ainsi la tension interfaciale. Lors de l'évaluation du fournisseur, demandez des données de tests de durée de vie accélérées dans des conditions de fonctionnement réelles. Le cyclage de tension entre le circuit ouvert et les potentiels opérationnels à des températures élevées donne des informations utiles sur la robustesse du revêtement. Les anodes en titane de haute-qualité doivent maintenir leurs performances pendant 10,000+ heures avec une faible détérioration de la tension (50 à 100 μV par 1 000 heures).

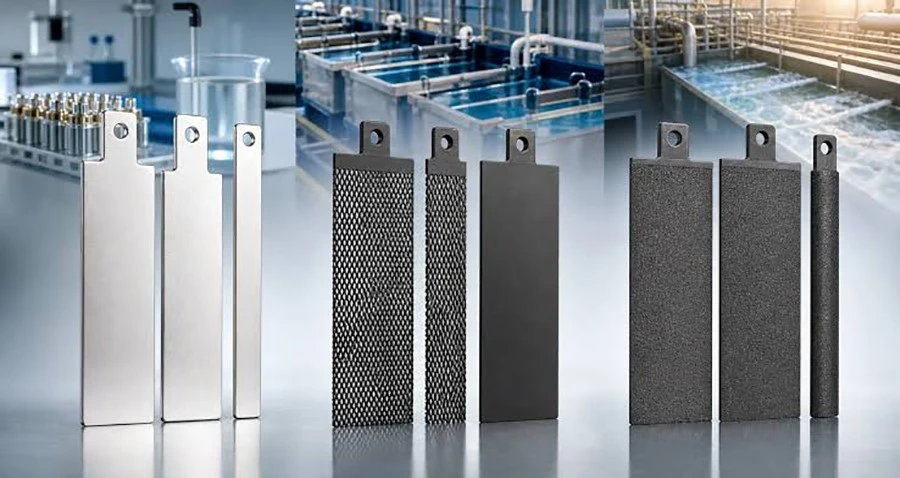

Les compromis entre la qualité du revêtement, l'efficacité d'utilisation des métaux précieux et l'évolutivité de la production ont considérablement changé dans la fabrication de catalyseurs en métaux précieux à substrat de titane. La méthode de dégradation thermique la plus courante consiste à peindre ou à pulvériser des solutions précurseurs avec des sels métalliques sur des substrats de titane et à les calciner pour former des couches d'oxyde métallique. Cette approche simple et évolutive nécessite de nombreux cycles d'application pour obtenir les charges cibles et peut compromettre l'efficacité de l'utilisation des métaux précieux en raison d'une pulvérisation excessive et d'une non-uniformité du revêtement. Bien que la pulvérisation cathodique et l'évaporation par faisceau d'électrons augmentent l'uniformité, la densité et l'utilisation des métaux précieux du revêtement, les coûts d'équipement et le débit de production limitent leur application. Un nouveau procédé, le placage ionique multi-arc, produit des revêtements épais-bien adhérents avec une excellente couverture des marches sur les surfaces poreuses. En raison de leurs revêtements de catalyseur fins et homogènes et de leur utilisation de 85 -90 % de métaux précieux, contre 60 à 70 % pour les procédures de pulvérisation, les technologies de revêtement par ultrasons sont populaires. Les technologies de revêtement par ultrasons et de composites multi-arcs développées par NAVI Titanium gèrent parfaitement la répartition de la charge du catalyseur et minimisent l'utilisation de métaux précieux de 30 à 60 %.

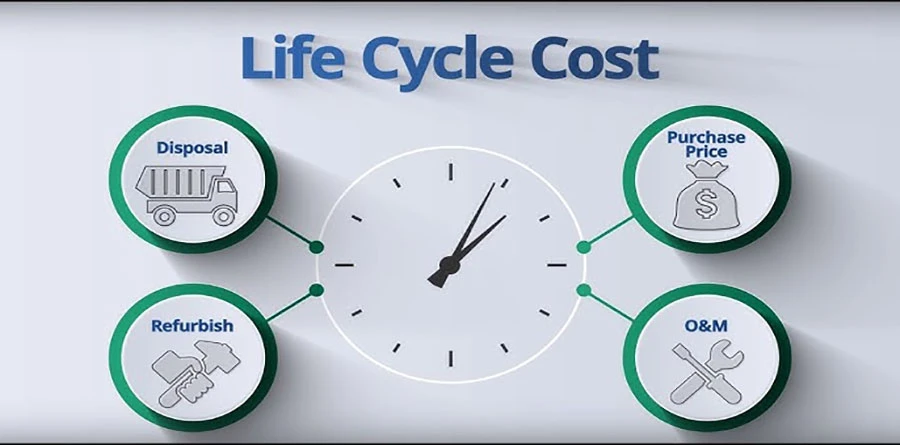

L'économie des anodes en titane nécessite une analyse des coûts du cycle de vie qui prend en compte les performances, la détérioration et les conséquences opérationnelles tout au long de la durée de vie du système, et pas seulement le prix d'achat. Les anodes à faible coût-avec une faible durabilité peuvent nécessiter un remplacement prématuré, ce qui entraîne des coûts directs de matériaux de remplacement et des temps d'arrêt et des coûts de main-d'œuvre importants pour le démontage et le remontage de la pile. Les anodes en titane de qualité supérieure, dotées d'une stabilité améliorée et d'une durée de vie prolongée, répartissent leur coût initial sur un plus grand nombre d'heures de production d'hydrogène, réduisant éventuellement les coûts de production d'hydrogène par kilogramme avec un investissement initial plus élevé. Tenez compte de l'efficacité de la tension d'anode lorsque vous comparez les coûts de durée de vie-, même de petites variations de tension des cellules peuvent entraîner une consommation d'énergie substantielle sur des milliers d'heures de fonctionnement. Les opérations à grande échelle-peuvent économiser 2 à 3 % sur la consommation d'énergie en utilisant une anode avec un surpotentiel inférieur de 50 mV. La fréquence de maintenance et la facilité de remplacement affectent les coûts globaux de possession. Les anodes en titane qui peuvent être remplacées sans outils ni formation permettent d'économiser des coûts de maintenance et des temps d'arrêt de production.

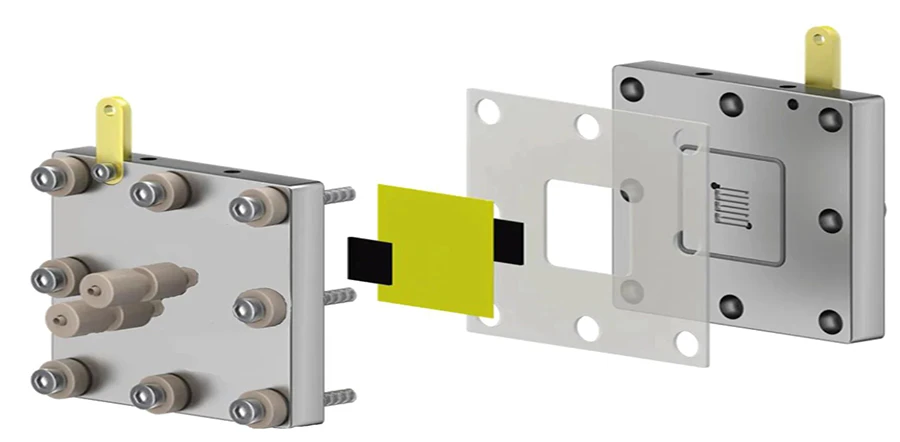

Pour améliorer les performances de l'électrolyseur PEM et réduire la dégradation localisée, le courant de l'ensemble électrode-membrane doit être constant. La conductivité électrique et la forme du substrat d'anode en titane déterminent la distribution du courant depuis les connexions externes vers la zone active. Dans-la résistance électrique plane dans le titane poreux peut générer des effets de concentration de courant, où les pièces proches des connexions électriques ont des densités de courant élevées tandis que d'autres sont sous-utilisées. Une charge non-uniforme génère des points chauds, une rupture du revêtement dans les zones de courant élevé-et une utilisation réduite de la membrane et du catalyseur. Améliorez la distribution du courant en optimisant la connexion du réseau en titane solide dans la structure poreuse.

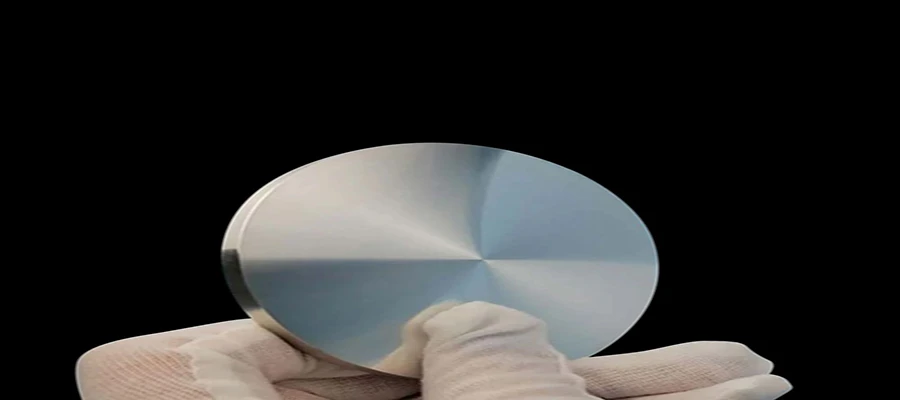

La conception et les qualités mécaniques du substrat d'anode en titane affectent l'assemblage de la pile, l'étanchéité et la stabilité dimensionnelle à long terme. Les structures poreuses en titane doivent être suffisamment solides pour supporter les contraintes de compression de l'ensemble de pile et les différences de pression de fonctionnement sans déformation permanente susceptible d'affecter les contacts électriques ou les chemins de fuite. La densité relative, la porosité, l'architecture et les procédures de frittage ou de liaison de fabrication affectent le module élastique et la résistance à la compression du titane poreux. De fortes marges de résistance et une porosité élevée sont nécessaires pour les qualités de transport dans les critères de conception. La planéité de la surface et les tolérances dimensionnelles des anodes en titane affectent la qualité de l'assemblage et l'uniformité de la résistance de contact. Les variations d'épaisseur ou le gauchissement entraînent une répartition inégale de la compression sur la zone active, ce qui peut entraîner un mauvais contact électrique ou une contrainte mécanique excessive. Les technologies de production de précision telles que le frittage contrôlé et le polissage de surface après-traitement offrent un contrôle dimensionnel précis. Après des fluctuations répétées de température causées par des cycles de démarrage-d'arrêt ou des variations de charge, des taux de dilatation thermique inadaptés entre l'anode en titane et les composants de l'empilement adjacents peuvent provoquer des contraintes interfaciales et une dégradation des joints ou une défaillance mécanique.

Les méthodes de gestion de la qualité et les compétences techniques de votre fournisseur d'anodes en titane déterminent sa fiabilité et la constance de ses performances. Le partenariat avec des fournisseurs dotés de cadres d'assurance qualité solides, de processus de fabrication transparents et d'amélioration continue minimise les risques et permet de passer en toute confiance du prototype au niveau de production. L'assurance qualité doit inclure la certification et la traçabilité des matières premières, la surveillance en cours de processus des paramètres importants tout au long de la mise en forme du substrat et de l'application du revêtement, ainsi que les tests du produit final pour vérifier ses performances physiques et électrochimiques.

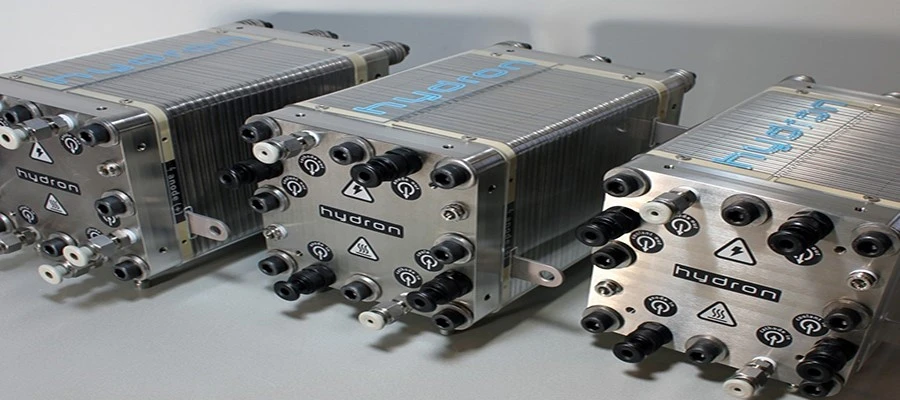

L'optimisation du retour sur investissement dans les anodes en titane-de haute qualité nécessite des techniques d'exploitation qui minimisent la détérioration et maintiennent les performances tout au long de la durée de vie du système. Les matériaux et la qualité de fabrication déterminent le potentiel de durabilité, mais les techniques de gestion opérationnelle influencent la mesure dans laquelle il est réalisé. Le cycle start-stop est l'un des pires modèles de fonctionnement pour la durée de vie des anodes en titane, car la transition entre la polarisation anodique et les conditions de circuit ouvert accélère la dégradation du catalyseur et la contrainte du revêtement. L'optimisation de la planification des opérations ou l'utilisation de techniques d'arrêt et de redémarrage contrôlés pour éviter les excursions de tension peuvent améliorer la durée de vie de l'anode. Des températures de fonctionnement plus élevées améliorent la cinétique et réduisent les besoins en tension, mais augmentent la dissolution du catalyseur et d'autres processus de dégradation. Une étude spécifique au système-est nécessaire pour déterminer le point de consigne de température approprié afin d'équilibrer les avantages en matière d'efficacité et la détérioration accélérée. La gestion de la qualité de l’eau est un autre aspect opérationnel important ayant un impact sur la durée de vie des anodes en titane. Les impuretés ioniques ou les composés organiques présents dans l'eau d'alimentation peuvent empoisonner les sites du catalyseur ou accélérer la dégradation du revêtement. Une filtration et une surveillance appropriées de l'eau permettent d'économiser votre investissement en anode. La spectroscopie d'impédance électrochimique ou les tendances de dégradation de tension détectent souvent les anomalies avant qu'elles ne se transforment en pannes majeures nécessitant le remplacement de l'anode.
