Alors que le monde évolue vers une énergie durable, l’hydrogène est devenu l’un des moyens les plus importants de réduire les émissions de carbone. L’électrolyse de l’eau par membrane échangeuse de protons (PEM) est l’un des meilleurs moyens de produire de l’hydrogène car elle fonctionne bien, est petite et peut être utilisée avec des sources d’énergie renouvelables intermittentes. Leanode en titane est l'une des parties les plus importantes de tout électrolyseur PEM. Comprendre pourquoi cet élément est important peut changer la façon dont les entreprises produisent de l’hydrogène vert et trouver des moyens de réduire les coûts.

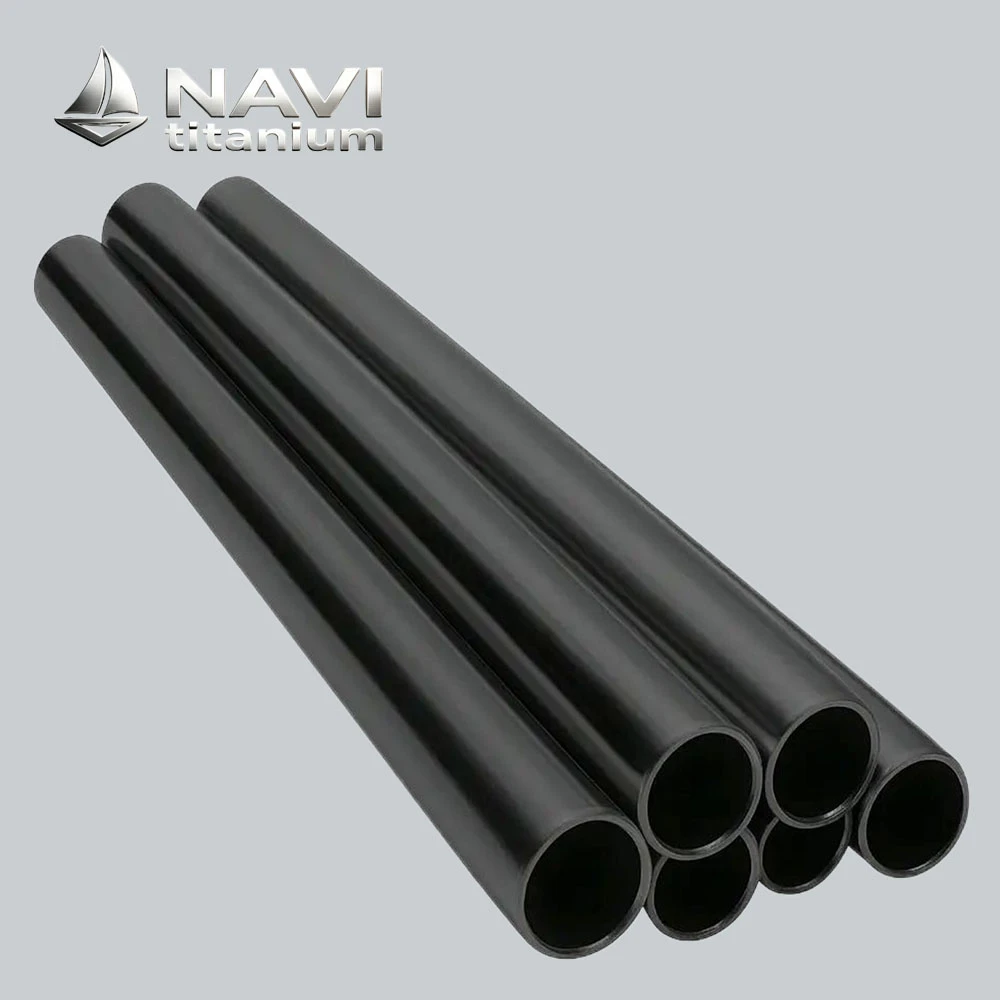

Anode en titane MMO
1.Spécification
Formes générales : Plaque, tige, treillis, tube ou personnalisation
Revêtement : La formule classique d'IrO2-Ta2O5, Ru-Ir, Pt ou personnalisation
Réaction électrochimique : réaction d'évolution oxygène/chlore/hydrogène
Code interne : NAVI-1-001
Marque : NAVI Titanium®
Matériau de base : Titane pur Gr1
Domaines avancés de NAVI : PEM, PCB, traitement des eaux usées, etc.
2.Guide d'achat
(1)Processus
NAVI Titanium (depuis 2008) peut traiter selon vos dessins de conception
(2)Échantillon gratuit
NAVI Titanium fournit un échantillon gratuit pour les spécifications générales
(3)Support technologique
Service professionnel-pour-un, conception gratuite, bienvenue à nous contacter
Qu'est-ce qu'une anode en titane et pourquoi est-elle essentielle pour la production d'hydrogène PEM ?
Lorsque les systèmes d’électrolyse de l’eau PEM utilisent de l’eau, une anode en titane fait office d’électrode positive. Cela facilite la réaction de dégagement d’oxygène (REL). Les molécules d'eau se divisent à la surface de l'anode pendant l'électrolyse, laissant échapper de l'oxygène gazeux, des protons et des électrons. Les protons se déplacent le long de la membrane échangeuse de protons et rencontrent les électrons à la cathode, où ils se transforment en hydrogène gazeux. Pour que ce processus fonctionne, le matériau de l'électrode doit être capable de supporter les niveaux élevés d'oxydation, les cycles de fonctionnement répétés et les environnements acides courants dans les systèmes PEM.
Le titane a été choisi comme substrat car il est très résistant à la corrosion et très stable mécaniquement. Le titane forme une couche d'oxyde inactive qui arrête la dégradation du substrat, tandis que l'acier inoxydable et les matériaux à base de nickel-se décomposent rapidement dans des environnements acides à haut potentiel-. Même lorsqu'il est recouvert de métaux nobles catalytiques comme le platine et l'iridium, nécessaires pour accélérer la cinétique des REL, le matériau conserve sa forme.
Pourquoi le titane ne peut pas être remplacé dans les applications PEM
Les électrolyseurs PEM ont des besoins en matériaux très spécifiques en raison de leur mode de fonctionnement, et seul le titane peut répondre pleinement à ces besoins. Lorsque vous utilisez des membranes d'acide perfluorosulfonique dans un environnement électrolytique acide, le niveau de pH descend en dessous de 2 et le potentiel anodique peut être supérieur à 2 volts par rapport à l'électrode à hydrogène réversible. Les métaux normaux rouilleraient en quelques heures dans ces conditions, ce qui contaminerait l'ensemble membrane-électrode et réduirait considérablement la durée de vie du système.
Le titane n'est pas aussi bon conducteur de l'électricité que le cuivre ou l'aluminium, mais il fonctionne bien lorsqu'il est transformé en structures poreuses qui permettent à la couche de catalyseur de toucher autant de métal que possible. Les conceptions modernes d'anodes en titane utilisent les différences de porosité pour améliorer à la fois la conductivité électrique et le mouvement de masse. Cela élimine rapidement les bulles d'oxygène tout en maintenant la résistance ohmique de l'électrode faible.
Comment la structure de l'anode en titane détermine l'efficacité de l'électrolyse et la production d'hydrogène

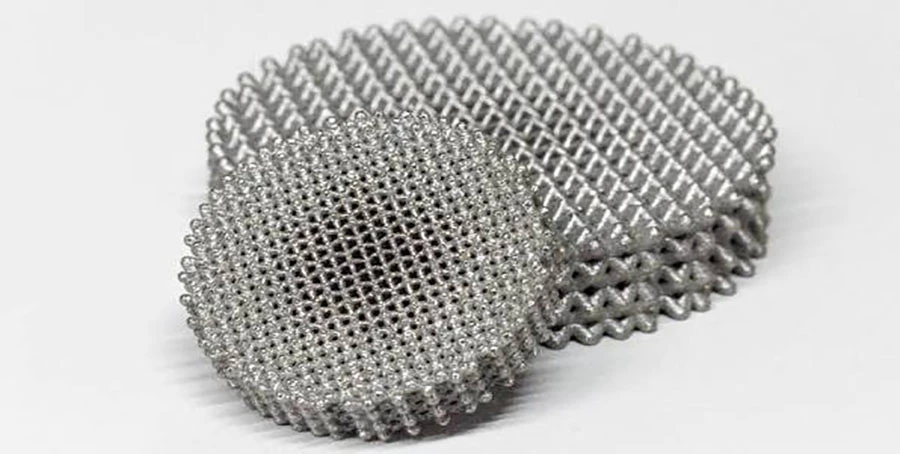

Le passage des plaques de titane épaisses aux surfaces en titane poreuses modifiées par gradient-est un grand pas en avant dans la conception des électrolyseurs PEM. Dans les modèles précédents, des plaques de titane solides limitaient la quantité de courant pouvant circuler et provoquaient la formation de bulles, ce qui diminuait la surface active et augmentait les pertes de tension. Les structures d'anodes poreuses modernes en titane contournent ces problèmes en contrôlant la quantité de porosité, qui se situe généralement entre 30 % et 60 % de fraction de vide.
La conception à porosité dégradée présente des pores plus petits à proximité de l’interface du catalyseur pour tirer le meilleur parti de la surface électrochimiquement active. Dans le matériau en vrac, les pores s’agrandissent afin que les gaz puissent s’échapper plus facilement. Cette conception abaisse les limites de transfert de masse qui ralentissent la production d'hydrogène à des densités de courant élevées. Selon les recherches, les structures poreuses optimisées peuvent réduire la tension des cellules de 100 à 150 millivolts à 2 A/cm² par rapport aux substrats denses. Cela signifie que les installations à l'échelle du mégawatt- peuvent économiser beaucoup d'énergie.
Contact d'interface et conductivité électrique
La partie où leanode en titaneLa rencontre de l'assemblage d'électrodes à membrane a un effet important sur le fonctionnement de l'ensemble du système. En cas de mauvais contact, la résistance ohmique augmente, ce qui gaspille de la chaleur et rend la conversion moins efficace. Avec les méthodes de production actuelles, des microstructures sont créées à la surface du titane, ce qui facilite l'interaction mécanique du métal avec la couche de catalyseur. Dans le même temps, les chemins électriques restent ouverts à travers de nombreux points de contact.
L'optimisation de la rugosité de surface tente de trouver un équilibre entre deux besoins : suffisamment de matière pour que le catalyseur adhère à la surface et très peu de résistance de contact pour que les électrons puissent se déplacer. En utilisant des traitements de surface avancés, les structures hiérarchiques sont créées avec des caractéristiques à l'échelle microscopique qui prennent en charge la porosité à l'échelle macro. Cela permet une forte liaison mécanique et une connectivité électrique efficace dans tout l’ensemble d’électrodes.
Pourquoi le substrat en titane et les technologies de revêtement avancées sont essentiels pour les performances PEM
La vitesse de réponse et les performances générales de l'électrolyseur sont contrôlées par le revêtement catalytique appliqué sur les surfaces en titane. Les méthodes traditionnelles utilisaient des couches épaisses d'iridium pur dépassant 2 à 3 mg/cm², ce qui était trop cher car l'iridium est difficile à trouver et son prix change tout le temps sur le marché. Les technologies de revêtement modernes ont parcouru un long chemin au fil de nombreuses générations et permettent désormais d'obtenir une catalyse efficace avec des quantités bien inférieures de métaux précieux.
L'utilisation de méthodes de revêtement avancées telles que la décomposition thermique, le dépôt physique en phase vapeur (PVD) et le placage ionique multi-arc peut vous aider à créer des couches de catalyseur qui durent et fonctionnent bien. La décomposition thermique est idéale pour créer des revêtements uniformes et pouvant être étendus à une production de masse. Le PVD, quant à lui, vous permet de contrôler avec précision l’épaisseur et la composition du film à l’échelle nanométrique. Étant donné que des ions à haute -énergie sont bombardés pendant le dépôt, le placage ionique multi-arc permet d'obtenir des revêtements denses, qui adhèrent bien aux objets et sont très résistants à la corrosion.
Technologie de transition de dégradé multicouche-
Les couches de transition à gradient multicouches-constituent une innovation clé dans la production d'anodes en titane. Ils stoppent trois principaux types de dégradation : le délaminage du revêtement, la passivation du substrat et la propagation des microfissures. Les cycles thermiques et la dissolution électrochimique peuvent exercer des contraintes mécaniques sur l'interface entre le catalyseur en métal noble et le substrat en titane. Cela pourrait entraîner une défaillance du revêtement et une perte de performances.
Les couches de transition dégradées, qui sont généralement constituées de films de titane, de nitrure de titane et d'oxyde de tantale dans cet ordre, constituent un pont chimique capable de gérer les contraintes tout en conduisant l'électricité. Cette interface conçue empêche l'oxygène de se diffuser vers la surface du titane, où il se transformerait autrement en dioxyde de titane protecteur. Cela permet de conserver une faible résistance de contact même après de longues périodes d'utilisation. La structure en gradient empêche également la propagation des microfissures, ce qui empêche les défauts d'atteindre la base et de déclencher la corrosion.
Comment l'innovation des anodes en titane résout les problèmes de durabilité et de coûts dans les systèmes à hydrogène
Pour que la production d'hydrogène PEM à grande échelle soit économiquement viable, il faut réduire les coûts d'investissement. L’assemblage anodique représente une part importante des coûts totaux de l’électrolyseur. Ces dernières années, les fluctuations des prix de l'iridium ont créé des défis pour l'adoption généralisée des anodes traditionnelles à haute charge-à l'échelle du gigawatt-objectifs de déploiement.
L'ingénierie à l'échelle nanométrique est utilisée dans les technologies de quatrième-génération pour tirer le meilleur parti des catalyseurs. Moderneanode en titaneles conceptions obtiennent des performances identiques ou supérieures avec 30 à 60 % de platine et d'iridium en moins que les méthodes plus anciennes. Pour ce faire, ils répartissent les métaux nobles en couches très fines avec une microstructure optimisée. En raison de cette diminution, les coûts du système sont inférieurs tout en conservant l’activité catalytique nécessaire à une utilisation professionnelle.
Réduire la dépendance aux métaux précieux grâce à l’innovation des processus
Outre la composition du revêtement, l'optimisation du processus examine également la manière dont le matériau est préparé, les paramètres de dépôt et les étapes suivies après l'application du revêtement. Par rapport aux méthodes au pinceau ou par pulvérisation, les techniques de revêtement par ultrasons permettent une répartition plus uniforme du catalyseur et améliorent la liaison. Le frittage sous atmosphère contrôlée arrête l’oxydation et favorise les orientations cristallographiques qui rendent le matériau plus résistant à la corrosion et mieux catalysé les réactions.
Le coût actualisé de l'hydrogène sur la durée de vie utile de l'électrolyseur dépend de sa durabilité. Lorsque les appareils tombent en panne trop rapidement, ils nécessitent des réparations coûteuses ou la totalité de la pile doit être remplacée, ce qui nuit aux prévisions économiques. Les anodes en titane modernes sont suffisamment stables pour fonctionner pendant plus de 10 000 heures de fonctionnement PEM non-stop en utilisant un certain nombre de stratégies différentes qui fonctionnent ensemble.
Les revêtements dopés aux terres rares--qui s'auto-réparent sont la prochaine grande avancée pour prolonger la durée de vie des choses. Ces matériaux de haute technologie contiennent des oxydes de cérium, de lanthane ou d'yttrium qui se déplacent vers les sites de défauts lorsque le matériau est utilisé, comblant les microfissures et préservant l'intégrité du revêtement. Comparé aux revêtements binaires classiques en iridium-tantale, ce mécanisme d'auto-réparation-augmente le temps entre les intervalles d'entretien et ralentit le taux de perte de performances.
Prolonger la durée de vie opérationnelle grâce à la science des matériaux
La fiabilité à long terme-est basée sur la façon dont le revêtement adhère au substrat et sur la stabilité des phases. Le lien plus fort entre les couches de catalyseur et la base en titane empêche les couches de se séparer lorsque la température change et lorsque des gaz sont libérés. Lorsqu'ils sont laissés pendant une longue période dans des environnements acides ou oxydants, les revêtements stables en phase - ne se transforment pas en composés qui ne sont pas conducteurs ou ne fonctionnent pas comme catalyseur.
Les futurs développements d'anodes en titane stimulent la production d'hydrogène vert à grande échelle-
De nouveaux domaines de recherche enanode en titaneLa technologie étudie différents mélanges de catalyseurs qui utilisent moins ou pas d’iridium tout en conservant une activité et une stabilité élevées. En laboratoire, des oxydes métalliques mélangés avec du ruthénium, de l’étain ou de l’antimoine ont montré leur potentiel. Cependant, avant de pouvoir être utilisés commercialement, ils doivent démontrer leur stabilité dans le temps dans des conditions réelles-.
Les techniques de nanostructuration créent des structures catalytiques tridimensionnelles-qui ont une surface beaucoup plus grande que les couches plates. Les nanotubes, les nanofils et les formes d'aérogel offrent de nombreux sites actifs avec peu de métaux précieux. Ces dispositions facilitent également la séparation des bulles de gaz et l'accès des électrolytes à celles-ci, ce qui abaisse les limites de transfert de masse à des densités de courant proches de 5 à 10 A/cm².
Intégration avec la fabrication avancée et la conception numérique
Les techniques de fabrication additive permettent de réaliser des formes en titane trop compliquées à réaliser autrement. L'impression tridimensionnelle-d'anodes poreuses en titane vous permet d'affiner les chemins d'écoulement, les gradients de porosité et les modèles de distribution de courant en fonction de la configuration de votre électrolyseur. Cette capacité de modification prend en charge des conceptions flexibles qui peuvent être modifiées pour s'adapter à différents niveaux de puissance et besoins d'application.
La modélisation informatique facilite la conception des anodes en titane en prédisant leur fonctionnement en fonction de paramètres structurels avant de réaliser un prototype physique. Pour trouver les meilleures configurations, des simulations multiphysiques combinent cinétique électrochimique, transport de masse, gestion thermique et contraintes mécaniques. Les algorithmes d'apprentissage automatique examinent les données opérationnelles des systèmes déjà utilisés pour détecter des modèles de dégradation et suggérer des moyens de l'empêcher ou d'améliorer les conceptions pour les générations futures.
Conclusion
Dans les appareils d'électrolyse de l'eau PEM, leanode en titanefait bien plus que simplement collecter de l’énergie. La qualité de fabrication de l'hydrogène, la durée de vie du système et sa compétitivité sur le marché sont toutes affectées par les propriétés des matériaux, l'ingénierie structurelle et la qualité de l'intégration du catalyseur. Le passage à l’énergie verte augmente les besoins en hydrogène dans le monde. Pour atteindre les objectifs de coûts et atteindre les niveaux de distribution nécessaires pour faire une réelle différence sur le climat, la technologie des anodes en titane doit continuer à s'améliorer.
Lorsque vous comprenez à quel point la technologie derrière les anodes en titane actuelles est complexe, vous comprenez pourquoi vous ne pouvez pas lésiner sur le choix des matériaux et la qualité de fabrication pour économiser de l'argent dès le départ. La technologie avancée d'anode en titane n'est pas une bonne-mise à niveau ; c'est un investissement car cela permet d'économiser de l'argent sur les opérations en utilisant des électrodes qui fonctionnent bien et durent longtemps.
FAQ
1. Qu'est-ce qui fait du titane le matériau de substrat préféré pour les anodes PEM par rapport aux autres métaux ?
+
-
Le titane possède un mélange spécial de propriétés qui le rendent idéal pour une utilisation PEM : il est résistant à la rouille, solide et stable électriquement. La substance crée une couche d'oxyde passive qui la protège de la dégradation dans des environnements acides inférieurs à un pH de 2. Dans ces conditions, les aciers inoxydables ordinaires se dissoudraient en quelques heures. Le titane conserve sa forme à des potentiels élevés supérieurs à 2 volts, ce qui est typique des processus de dégagement d'oxygène. Il conduit également assez bien l’électricité lorsqu’il est conçu avec le bon nombre de trous et de traitements de surface. D'autres matériaux n'ont pas toutes ces propriétés nécessaires pour une utilisation fiable à long terme - dans les électrolyseurs d'eau à membrane échangeuse de protons.
2. Comment les technologies de revêtement affectent-elles la durée de vie et les performances des anodes en titane dans la production d’hydrogène ?
+
-
Les méthodes de revêtement déterminent à la fois leur capacité à décomposer l'oxygène et leur durée de vie lorsqu'elles sont utilisées en permanence. Les revêtements multicouches-avancés avec zones de transition en gradient arrêtent les modes de défaillance courants tels que la propagation des microfissures, la passivation du substrat et le délaminage. Les méthodes de dépôt modernes, telles que le placage ionique multi-arc, créent des couches de catalyseur épaisses et adhérant mieux les unes aux autres que la décomposition thermique traditionnelle seule. L'ajout de matériaux auto-réparateurs tels que les oxydes de terres rares augmente la durée de vie de fonctionnement au-delà de 10 000 heures en corrigeant de minuscules défauts pendant l'utilisation de la machine. La forme du revêtement affecte la manière dont les métaux précieux sont utilisés. Par exemple, les nanostructures optimisées peuvent faire le même travail avec 30 à 60 % d'iridium et de platine en moins que les méthodes traditionnelles à charge élevée pour les anodes en titane.
3. Pourquoi la réduction de la charge en métaux précieux est-elle importante pour la production commerciale d’hydrogène PEM ?
+
-
En raison de leur offre mondiale limitée et de leurs prix volatils, les métaux précieux, en particulier l'iridium, représentent la plus grande partie du coût des piles d'électrolyseurs PEM. Seulement environ 7 tonnes métriques d'iridium sont produites chaque année dans le monde, ce qui limite l'offre pour la fabrication d'électrolyseurs à l'échelle du gigawatt-. Réduire la quantité de métal précieux de 2 à 3 mg/cm² à 0,5 mg/cm² ou moins réduit le coût de l'anode de 40 à 60 %, ce qui rend les projets d'hydrogène vert beaucoup plus viables économiquement. Avec ces prix plus bas, il est désormais possible de produire de l'hydrogène pour seulement 2 à 3 dollars le kilogramme, ce qui est inférieur au niveau nécessaire pour une utilisation généralisée dans les transports, l'industrie et le stockage d'énergie. Le principal problème économique qui empêche l'adoption du PEM à grande échelle est directement résolu par les anodes en titane avancées qui tirent le meilleur parti des catalyseurs.
Prêt à optimiser votre production d'hydrogène PEM avec des solutions avancées d'anodes en titane ?
NAVI Titanium est à l'avant-garde de la technologie de revêtement composite en métaux précieux de quatrième-génération-à faible teneur en métaux précieux, qui transforme les découvertes en laboratoire en méthodes de fabrication pouvant être utilisées à grande échelle. Notre revêtement platine/iridiumanodes en titaneoffrent trois avantages importants pour vos projets d'électrolyse : la quantité de métal noble utilisée est de 30 à 60 % inférieure à celle des conceptions traditionnelles, ce qui réduit considérablement les coûts d'investissement de votre système ; le revêtement du catalyseur peut être modifié de 0,05 mg/cm² à 0,5 mg/cm² pour s'adapter à vos conditions de fonctionnement PEM spécifiques ; et les anodes ont été testées et éprouvées pour fonctionner en continu pendant plus de 10 000 heures, grâce à leur durabilité supérieure et leur ingénierie d'adhésion.
Nos produits à anodes en titane vous offrent la fiabilité et le faible coût dont vous avez besoin pour réussir votre entreprise, que vous construisiez des usines d'hydrogène renouvelable à l'échelle du mégawatt- ou que vous ajoutiez l'électrolyse aux processus industriels actuels. En tant que fournisseur fiable d'anodes en titane, nous travaillons directement avec les fabricants d'électrolyseurs et les créateurs de projets pour nous assurer que les solutions que nous proposons répondent à vos besoins techniques spécifiques et à vos contraintes de prix.
Contactez immédiatement notre équipe technique pour découvrir comment NAVI Titanium peut vous aider à produire plus d'hydrogène et à économiser de l'argent sur les coûts. Envoyez-nous un courriel àsales@navititanium.compour des spécifications complètes, des données de performances et de l'aide pour votre projet.
Références
1. Carmo, M., Fritz, DL, Mergel, J. et Stolten, D. (2013). Un examen complet de l’électrolyse de l’eau PEM. Journal international de l'énergie hydrogène, 38(12), 4901-4934.
2. Feng, Q., Yuan, XZ, Liu, G., Wei, B., Zhang, Z., Li, H. et Wang, H. (2017). Un examen de l'électrolyse de l'eau par membrane échangeuse de protons sur les mécanismes de dégradation et les stratégies d'atténuation. Journal des sources d'énergie, 366, 33-55.
3. Grigoriev, SA, Fateev, VN, Bessarabov, DG et Millet, P. (2020). État actuel, tendances de la recherche et défis dans la science et la technologie de l’électrolyse de l’eau. Journal international de l'énergie hydrogène, 45(49), 26036-26058.
4. Ayers, K., Danilovic, N., Ouimet, R., Carmo, M., Pivovar, B. et Bornstein, M. (2019). Perspectives sur l'électrolyse à basse -température et le potentiel d'hydrogène renouvelable à grande échelle. Revue annuelle du génie chimique et biomoléculaire, 10, 219-239.
5. Sun, S., Shao, Z., Yu, H., Li, G. et Yi, B. (2014). Enquêtes sur la dégradation de la pile d'électrolyse de l'eau à membrane échangeuse de protons à long-. Journal des sources d'énergie, 267, 515-520.
6.Bernt, M., Siebel, A. et Gasteiger, HA (2018). Analyse des pertes de tension dans les électrolyseurs d'eau PEM avec de faibles charges de métaux du groupe du platine. Journal de la Société Electrochimique, 165(5), F305-F314.
