La technologie de production d’hydrogène a progressé grâce aux efforts mondiaux en matière d’énergie propre. Les systèmes d’électrolyse de l’eau à membrane échangeuse de protons (PEM) actuels ont besoinanode en titane composants. Alors que les installations d'énergie renouvelable prolifèrent dans le monde entier, les planificateurs de projets, les ingénieurs et les experts en approvisionnement à la recherche d'options fiables de génération d'hydrogène-doivent comprendre comment ces électrodes fonctionnent dans les électrolyseurs PEM. L'électrolyse PEM est une bonne approche pour convertir l'énergie renouvelable en carburant hydrogène de haute -pureté. Contrairement aux systèmes alcalins, les électrolyseurs d’eau PEM fonctionnent dans des conditions acides avec d’importants différentiels de tension. Seuls certains matériaux peuvent résister à ce climat rigoureux.
Les anodes en titane dégagent de l'oxygène. Ici, les molécules d’eau se divisent en oxygène, protons et électrons. Les matériaux des électrodes doivent conduire l’électricité et ne pas rouiller pour que ce processus électrochimique fonctionne. Les anodes à base de titane-ont évolué de plaques de titane épaisses à des architectures poreuses à gradient avec des revêtements de métaux précieux à l'échelle nanométrique. Les processus de fabrication modernes ont amélioré les performances et réduit le recours à des catalyseurs coûteux comme l'iridium et le platine. Ces améliorations résolvent les contraintes économiques qui empêchaient l’utilisation de nombreux électrolyseurs PEM.
1.Spécification
Formes générales : Plaque, tige, treillis, tube ou personnalisation
Revêtement : La formule classique d'IrO2-Ta2O5, Ru-Ir, Pt ou personnalisation
Réaction électrochimique : réaction d'évolution oxygène/chlore/hydrogène
Code interne : NAVI-1-001
Marque : NAVI Titanium®
Matériau de base : Titane pur Gr1
Domaines avancés de NAVI : PEM, PCB, traitement des eaux usées, etc.
2.Guide d'achat
(1)Processus
NAVI Titanium (depuis 2008) peut traiter selon vos dessins de conception
(2)Échantillon gratuit
NAVI Titanium fournit un échantillon gratuit pour les spécifications générales
(3)Support technologique
Service professionnel-pour-un, conception gratuite, bienvenue à nous contacter

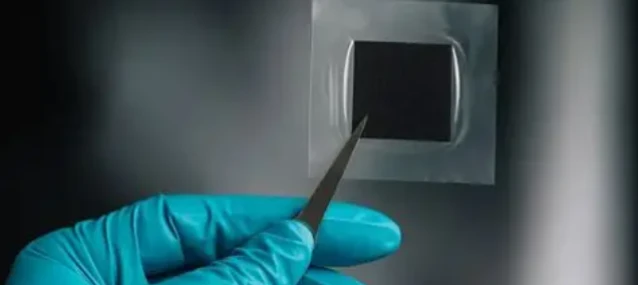

Comment une anode en titane permet-elle un fonctionnement efficace de l'électrolyseur d'eau PEM ?
La chambre anodique d'un électrolyseur d'eau PEM est un environnement chimique très hostile. Les conditions de fonctionnement incluent généralement des niveaux de pH inférieurs à 2, des tensions de cellules supérieures à 1,8 volts et une exposition constante à l'oxygène émergent à des températures élevées. Peu de matériaux sont à la fois chimiquement stables et électriquement conducteurs, ce qui est nécessaire pour qu’ils fonctionnent correctement dans ces conditions. Le titane métallique crée naturellement une couche d'oxyde qui le protège d'une corrosion supplémentaire dans les environnements acides. Cela en fait le substrat idéal pour les applications d'anodes PEM.
Mais l'oxyde de titane pur ne transporte pas bien l'électricité, ce qui rend impossible le déplacement des électrons pendant le processus de dégagement d'oxygène. Pour résoudre ce problème, nous devons trouver un moyen de conserver la protection contre la corrosion du titane tout en assurant un bon fonctionnement du transfert de charge. La solution consiste à utiliser des revêtements spéciaux avec des catalyseurs métalliques précieux qui accélèrent le processus électrochimique et empêchent la passivation du titane situé en dessous.
Revêtements catalytiques et leurs fonctions critiques
Les composés à base d'iridium-sont souvent mélangés avec du platine, du tantale ou d'autres éléments pour améliorer certaines caractéristiques de performance du revêtement fonctionnel appliqué sur les surfaces des anodes en titane. Ces couches de métaux précieux font deux choses : elles accélèrent la réaction de dégagement d’oxygène avec très peu de surpotentiel, et elles maintiennent un chemin pour le flux électrique qui empêche la formation de dioxyde de titane isolant.
Dans le passé, les revêtements étaient réalisés avec d’épaisses couches d’iridium pur, qui consommaient une grande partie de cet élément rare. Les méthodes modernes utilisent des systèmes de dégradés multi-couches avec des zones de transition soigneusement planifiées au milieu. Ces structures complexes répartissent les pressions mécaniques, facilitent le collage des différents matériaux et exploitent au mieux les sites catalytiques à la surface de l’électrode. Les méthodes de revêtement modernes, telles que la décomposition thermique, le dépôt physique en phase vapeur et le revêtement par ultrasons, vous permettent d'affiner l'épaisseur, la composition et la texture du revêtement.
En plus de l’action électrochimique, une bonne conception d’anode en titane doit permettre d’éliminer facilement les bulles d’oxygène gazeux de la surface de l’électrode. Les bulles qui s’accumulent augmentent la résistance électrique, bloquent les sites de réaction actifs et rendent le système globalement moins efficace. Les substrats poreux en titane résolvent ce problème en distribuant le courant dans trois dimensions et en permettant au gaz de s'échapper à travers la structure de l'électrode.
Les conceptions de porosité dégradée constituent la dernière innovation en matière d’ingénierie des substrats. Ils utilisent des distributions de tailles de pores soigneusement contrôlées pour obtenir le meilleur équilibre entre résistance mécanique, conductivité électrique et perméabilité aux gaz. À l’extérieur, il y a généralement des pores plus petits qui permettent au revêtement catalytique de s’étaler uniformément. À l’intérieur, il y a des trous plus grands qui aident les gaz à s’éloigner rapidement des zones de réaction.
La relation fondamentale entre la conception des anodes en titane et les performances de l'électrolyseur
Plusieurs éléments composent la tension nécessaire pour diviser l'eau dans un électrolyseur PEM : le minimum thermodynamique, les surpotentiels d'activation aux deux électrodes, les pertes ohmiques à travers les différents composants de la cellule et les limites de transport de masse. Les termes d’activation et de résistance ohmique sont considérablement affectés par l’anode. Ces pertes sont réduites au minimum en choisissant les bons matériaux et en élaborant la structure du produit optimal.anode en titane.
De nombreuses pertes de tension se produisent dans de nombreuses conceptions d'électrolyseurs en raison de la résistance de contact entre la couche de transport poreuse et l'ensemble membrane-électrode. Lorsque les bonnes forces de compression sont utilisées lors de l’assemblage de l’empilement ainsi que des traitements de surface qui améliorent le contact interfacial, ces résistances parasites sont réduites. En outre, la conductivité naturelle de la base en titane et de la couche de catalyseur modifie la manière dont le courant circule uniformément à travers la zone active. Cela modifie les densités de courant locales et le risque de formation de points chauds.
Lorsqu'ils sont destinés à un usage industriel, les électrolyseurs d'eau PEM doivent fonctionner de manière fiable pendant des dizaines de milliers d'heures avec une faible perte de performances. L'électrode anodique est constamment soumise à un stress oxydatif, ce qui use les matériaux catalyseurs et pourrait exposer le titane situé en dessous à la passivation. Un autre mode de défaillance courant qui nuit à la fiabilité à long terme : le délaminage du revêtement, qui peut être provoqué par des changements de température ou des contraintes mécaniques.
Un nouveau type de revêtement utilisant des couches de matériaux comme le nitrure de titane ou l'oxyde de tantale rend la liaison beaucoup plus solide et protège encore plus contre l'oxydation du substrat. Ces zones de transition tiennent compte des différents coefficients de dilatation thermique des phases titane métallique et céramique du catalyseur. Cela réduit les contraintes à l'interface lorsque la température change. Lorsque des dopants de terres rares sont ajoutés aux mélanges de catalyseurs, ils peuvent leur conférer des qualités d'auto-cicatrisation qui les font durer plus longtemps que les méthodes de revêtement normales.
Capacités de densité de courant et flexibilité de la plage de puissance
Selon la façon dont ils sont utilisés, différentes utilisations des électrolyseurs nécessitent différents niveaux de densité de courant. Les systèmes conçus pour fonctionner correctement avec des sources d’énergie verte intermittentes peuvent fonctionner correctement sur une large gamme de niveaux de puissance, même lorsqu’ils doivent démarrer et s’arrêter rapidement. La forme de l'anode en titane a un effet important sur la densité de courant la plus élevée pouvant être atteinte avant que des problèmes de transport de masse ou une production excessive de chaleur ne surviennent.
Des substrats plus fins et à pores plus fins permettent un fonctionnement à densité de courant plus élevée en réduisant le temps pendant lequel les bulles de gaz restent dans la structure de l'électrode et la distance que l'oxygène doit parcourir pour la quitter. Mais ces avantages en termes de performances doivent être mis en balance avec le besoin d'une résistance mécanique élevée et le fait qu'il est plus difficile d'appliquer des revêtements catalytiques uniformes sur des surfaces comportant de nombreux pores. Les spécifications d’anodes personnalisées conçues pour répondre aux besoins d’une application spécifique sont un élément important qui distingue les fournisseurs d’électrodes.
Où les anodes en titane sont-elles utilisées dans les systèmes modernes de production d’hydrogène PEM ?
La technologie d’électrolyse PEM est très flexible, elle peut donc être utilisée pour produire de l’hydrogène à une vaste gamme d’échelles et dans un large éventail de situations. Les anodes à base de titane-sont les éléments constitutifs d'un dégagement fiable d'oxygène dans les systèmes à membrane acide. Ils peuvent être utilisés dans de petites unités de laboratoire produisant des grammes d’oxygène par heure ou dans de grandes installations produisant des tonnes d’oxygène chaque jour.
De plus en plus de centrales éoliennes et solaires disposent d'électrolyseurs sur site qui transforment l'électricité supplémentaire en hydrogène pouvant être stocké. Ces systèmes ont généralement des sources d'énergie qui changent beaucoup, de sorte que les matériaux des électrodes doivent pouvoir supporter de nombreux cycles sans se décomposer rapidement. Parce que la technologie PEM réagit rapidement et possède de solidesanode en titanepièces, cette méthode fonctionne particulièrement bien pour intégrer des sources d’énergie verte où l’alimentation électrique change tout au long de la journée et des saisons.
Les plates-formes éoliennes offshore représentent un domaine d'application émergent où les contraintes d'espace et les environnements marins difficiles créent des défis techniques uniques. Les conceptions compactes d'électrolyseurs PEM utilisant des anodes en titane poreuses avancées offrent des caractéristiques de densité de puissance attrayantes tout en conservant la résistance à la corrosion nécessaire aux scénarios d'exposition à l'eau salée.
Applications d'approvisionnement en gaz industriel
Une grande-hydrogène de haute pureté est nécessaire à des processus tels que la fabrication de produits chimiques, le traitement de l'huile et le travail des métaux. L'utilisation de l'électrolyse PEM pour produire de l'hydrogène sur-site élimine les problèmes et les problèmes de sécurité liés au transport et au stockage de l'hydrogène. Les fournisseurs de gaz industriels utilisent de plus en plus de réseaux d’électrolyseurs distribués. Ces réseaux placent la capacité de production à proximité de là où elle est nécessaire, ce qui rend l'approvisionnement plus fiable tout en réduisant le besoin d'infrastructures de distribution.
Grâce à la technologie PEM, vous pouvez obtenir des produits toujours purs, et les conceptions d'anodes en titane réactives vous permettent d'être flexible dans la façon dont vous gérez votre entreprise. Cela le rend parfaitement adapté aux normes de qualité industrielles. Les systèmes de contrôle automatisés peuvent modifier les taux de production pour répondre aux changements de la demande en temps réel-. Cela permet d'économiser de l'énergie et de maintenir le système disponible à tout moment.
Les véhicules utilisant des piles à combustible à hydrogène ont besoin de stations de ravitaillement capables de fournir de l'essence à haute pression-d'une pureté supérieure à 99,97 %. Les électrolyseurs PEM dotés de systèmes de compression améliorés peuvent utiliser directement l’électricité et l’eau pour produire de l’hydrogène sans danger pour les véhicules. La technologie PEM étant flexible, les stations-service peuvent augmenter leur capacité par petites étapes à mesure que le nombre de véhicules dans leurs zones de service augmente.
La durabilité des anodes en titane est particulièrement importante dans les applications de transport où les équipements peuvent rester inutilisés pendant de longues périodes avant d'être utilisés de manière intensive en période de forte demande. Pour obtenir une bonne durée de vie économique, les matériaux des électrodes doivent être capables de prévenir l'usure due à la fois au fonctionnement actif et à la corrosion inactive.

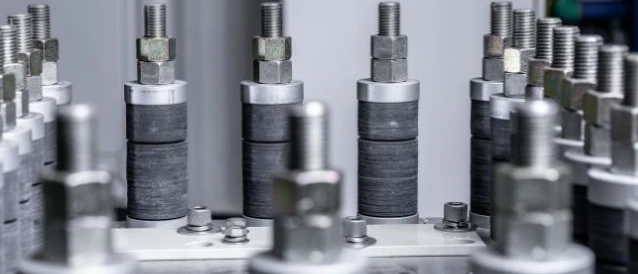

Comment les technologies avancées d’anode en titane améliorent les projets d’électrolyse industrielle
La rareté de l'iridium constitue la contrainte matérielle la plus importante limitant l'augmentation de la fabrication des électrolyseurs PEM-. Le monde ne produit que quelques tonnes d’iridium chaque année, ce qui rend la chaîne d’approvisionnement moins stable à mesure que la demande d’électrolyseurs augmente. Réduire la quantité d'iridium nécessaire par unité de surface d'électrode résout immédiatement ce problème et réduit en même temps le coût des pièces.
Avec les méthodes de revêtement modernes, les charges de catalyseur sont inférieures à 0,5 milligramme par centimètre carré, mais l'efficacité est la même qu'avec les méthodes à film épais-qui utilisent beaucoup plus de matériau. Les couches de catalyseur nanostructurées augmentent la quantité de matière active que les réactifs peuvent toucher, ce qui rend leur utilisation plus efficace. En approfondissant les surfaces de substrat poreux avec des architectures de revêtement tridimensionnelles-, la zone efficace du catalyseur augmente sans utiliser autant de métaux précieux.
Prendre des techniques de revêtement issues du laboratoire et les transformer en-processus de fabrication à grand volume nécessite beaucoup de travail d'ingénierie des procédés. Il est très difficile de garantir que le revêtement est uniforme sur de grandes zones d'électrodes, que le maquillage reste sous contrôle strict et que l'adhésion est forte. Les méthodes de recouvrement par ultrasons et le dépôt physique en phase vapeur multi-arcs sont deux moyens potentiels de répondre aux besoins de performances tout en répondant également aux besoins de flux de production.
Les systèmes de contrôle de qualité qui incluent la surveillance du processus de fabrication et des protocoles de tests approfondis garantissent que les électrodes fabriquées répondent à des exigences de performance strictes. Des tests de durée de vie accélérés dans des conditions de travail simulées vérifient les déclarations sur la durabilité avant que les pièces ne soient mises en service dans les installations du client. Cela réduit le risque de pannes précoces qui pourraient nuire aux résultats financiers du projet.
Ingénierie d’interface pour des performances améliorées
Le point où la couche de transport poreuse en titane rencontre l’ensemble membrane-électrode a un effet important sur la résistance électrique et la durabilité mécanique. Les méthodes de modification de surface qui facilitent le collage des objets facilitent également le déplacement des ions dans les espaces entre les surfaces, ce qui réduit la résistance au flux électrique. Les méthodes de compression optimisées lors de la construction de la pile trouvent un équilibre entre les besoins d'une faible résistance de contact et d'une faible contrainte de membrane.
Les techniques de modélisation informatique permettent désormais d'examiner de près la façon dont le courant circule, la façon dont les températures changent et la façon dont les contraintes mécaniques affectent les structures des électrodes. Ces outils logiciels aident à optimiser la conception en trouvant les meilleurs arrangements géométriques et mélanges de matériaux pour les performances tout en laissant suffisamment de place aux mécanismes de défaillance.
Applications futures de l’anode en titane dans l’expansion mondiale de l’hydrogène vert
Pour répondre à la demande attendue d’hydrogène pour la décarbonation dans l’industrie, la production des électrolyseurs devra atteindre des gigawatts par an. À ce rythme, la production devra être multipliée par mille, ce qui signifie que les structures de la chaîne d’approvisionnement et les méthodes de fabrication devront considérablement évoluer.Anode en titanela production doit croître de manière à maintenir des normes de qualité élevées afin de pouvoir fonctionner de manière fiable pendant longtemps.
Des systèmes de manipulation robotisée et de dépôt précis seront utilisés dans les lignes de revêtement automatisées pour remplacer les méthodes de fabrication manuelles actuelles utilisées dans l'industrie. Des formes d'électrodes standardisées fonctionnant avec un certain nombre d'architectures d'électrolyseurs différentes pourraient réduire le coût de production en permettant de plus grandes quantités, tout en donnant aux concepteurs de systèmes la liberté de choisir la manière dont les électrodes sont conçues.
Intégration avec de nouvelles architectures d'électrolyseurs
De nouvelles idées pour les électrolyseurs examinent différentes formes de cellules et modes de fonctionnement qui pourraient les rendre plus efficaces ou plus faciles à fabriquer. Les conceptions à pression différentielle, les configurations avancées de champ d'écoulement et les stratégies de pressurisation hybride imposent toutes des exigences différentes aux spécifications des anodes en titane. Lorsque les fournisseurs d'électrodes et les développeurs d'électrolyseurs travaillent ensemble, ils peuvent co-optimiser la conception de pièces qui tirent parti des fonctionnalités uniques des nouveaux systèmes.
Les matériaux électrolytiques-à l'état solide capables de fonctionner à des températures élevées constituent une idée intéressante qui pourrait à terme réduire le besoin en métaux précieux. Cependant, la résistance du titane à la corrosion et ses solides propriétés mécaniques resteront probablement utiles pendant de nombreuses années.
Obtenir des coûts de production compétitifs par rapport à l’hydrogène à partir de combustibles fossiles signifie se concentrer simultanément sur de nombreux facteurs de coûts différents. Les coûts d’achat d’un électrolyseur, le prix de l’énergie et le taux d’utilisation de la capacité ont tous un effet important sur le coût total de production de l’hydrogène. Les conditions de coût d'investissement sont directement affectées par les changements dans la technologie des anodes en titane qui les prolongent, permettent des densités de courant plus élevées ou utilisent moins de métaux précieux.
L'optimisation au niveau du système-, qui examine la manière dont les spécifications des composants et les stratégies opérationnelles s'influencent mutuellement, vous permet de trouver des moyens plus complexes de réduire les coûts que la simple amélioration de composants individuels. Étant donné que les électrolyseurs seront utilisés dans diverses situations économiques, les électrodes conçues pour un fonctionnement en charge de base à utilisation élevée peuvent être très différentes de celles optimisées pour le couplage renouvelable intermittent.
Conclusion
Moderneanode en titaneles conceptions sont très complexes et de haute-technologie. Ils sont le résultat de décennies de progrès en science des matériaux et en génie électrique. Ces pièces importantes permettent aux électrolyseurs d’eau PEM de fonctionner de manière fiable dans les conditions difficiles nécessaires à une production efficace d’hydrogène. Ils comblent le fossé entre la production d'électricité propre et la densité de stockage d'énergie chimique nécessaire aux utilisations industrielles et au stockage d'énergie à long terme.
À mesure que les compétences de fabrication s'améliorent et que le déploiement mondial s'accélère, de nouvelles techniques de substrats, de formules de catalyseurs et de processus de revêtement continueront à apparaître, ce qui améliorera le fonctionnement tout en réduisant les coûts. Pour obtenir des systèmes énergétiques à hydrogène propres partout, il faut continuer à travailler sur la fabrication de matériaux spéciaux, comme les électrodes en titane recouvertes de platine et d'iridium-, capables de supporter les contraintes chimiques et électriques liées à l'électrolyse de l'eau.
Lorsque les chefs de projet envisagent différentes façons d'acheter un électrolyseur, ils doivent examiner attentivement les spécifications des électrodes et savoir comment la porosité du substrat, la charge du catalyseur et les architectures de revêtement affectent à la fois les performances à court-terme et la stabilité-à long terme de l'appareil. En raison des investissements importants nécessaires à la mise en place d’une infrastructure hydrogène, il est important de choisir les composants en fonction de l’ensemble de leur cycle de vie, et pas seulement de leur coût initial.
FAQ
1. Qu'est-ce qui fait du titane le matériau de substrat préféré pour les anodes d'électrolyseur d'eau PEM ?
2. Comment les formes en titane poreux à gradient fonctionnent-elles mieux que les plaques épaisses pour électrolyseurs ?
3. Quels facteurs déterminent la meilleure quantité de métal précieux à appliquer sur un revêtement d’anode en titane ?
Prêt à optimiser votre projet d'électrolyseur PEM avec la technologie avancée d'anode en titane ?
NAVI Titanium est le leader de la technologie de revêtement composite en métaux précieux de quatrième-génération. Ils offrentanode en titanedes solutions conçues pour fonctionner dans les situations d'électrolyse de l'eau PEM les plus difficiles. Nos électrodes revêtues de platine et d'iridium-réduisent la quantité de métaux précieux de 30 à 60 % par rapport aux conceptions standards. Cela réduit considérablement le coût de votre système sans affecter ses performances ou sa fiabilité. Nous pouvons réaliser des configurations d'électrodes parfaitement adaptées à vos conditions de travail car les spécifications du revêtement Pt/Ir peuvent être modifiées de 0,05 mg/cm² à 0,5 mg/cm². Nos revêtements sont très résistants et adhèrent bien aux surfaces, ils continueront donc à fonctionner pendant plus de 10 000 heures de fonctionnement PEM continu. Cela protégera votre investissement en lui donnant une durée de vie plus longue.
NAVI Titanium possède le savoir-faire technique-et les compétences en production pour vous aider à réussir, que vous travailliez sur des projets d'intégration verte à l'échelle du mégawatt-ou sur des systèmes industriels d'approvisionnement en hydrogène. En tant que fournisseur fiable d'anodes en titane, nous travaillons en étroite collaboration avec nos clients tout au long du processus de conception et de déploiement pour nous assurer qu'ils obtiennent les meilleures spécifications d'électrodes pour leurs besoins. Contactez notre équipe technique dès aujourd’hui pour discuter des besoins de votre projet :sales@navititanium.com.
Références
1. Carmo M, Fritz DL, Mergel J, Stolten D. "Une revue complète de l'électrolyse de l'eau PEM." Journal international de l'énergie hydrogène, 2013, 38(12) : 4901-4934.
2. Ayers K, Danilovic N, Ouimet R, Carmo M, Pivovar B, Bornstein M. "Perspectives sur l'électrolyse à basse -température et potentiel d'hydrogène renouvelable à grande échelle." Revue annuelle du génie chimique et biomoléculaire, 2019, 10 : 219-239.
3. Bernt M, Siebel A, Gasteiger HA. "Analyse des pertes de tension dans les électrolyseurs d'eau PEM avec de faibles charges de métaux du groupe du platine." Journal de la Société Electrochimique, 2018, 165(5) : F305-F314.
4. Schuler T, De Bruycker R, Schmidt TJ, Büchi FN. "Électrolyse de l'eau par électrolyte polymère : corrélation des propriétés structurelles et des performances de la couche de transport poreuse." Journal de la Société Electrochimique, 2019, 166(10) : F555-F565.
5. Lettenmeier P, Wang R, Abouatallah R, Helmly S, Morawietz T, Hiesgen R, Kolb S, Burggraf F, Kallo J, Gago AS. "Assemblages d'électrodes à membrane durables pour les systèmes d'électrolyseurs à membrane échangeuse de protons fonctionnant à des densités de courant élevées." Electrochimica Acta, 2016, 210 : 502-511.
6. Oakton E, Lebedev D, Povia M, Abbott DF, Fabbri E, Fedorov A, Nachtegaal M, Copéret C, Schmidt TJ. "IrO2-TiO2 : un électrocatalyseur à grande surface-, actif et stable pour la réaction de dégagement d'oxygène." ACS Catalyse, 2017, 7(4) : 2346-2352.
