L'électrolyse de l'eau de mer transforme l'ingénierie navale, l'énergie offshore et les applications environnementales. Leanode en titane mmoest essentiel à ce processus, combinant la résistance à la corrosion du titane avec les propriétés catalytiques des oxydes métalliques mixtes pour un fonctionnement efficace et durable dans des environnements salins. Comprendre le fonctionnement, la fabrication et les applications des anodes permet aux ingénieurs et aux professionnels de l'approvisionnement de prendre des décisions éclairées en matière d'équipement. Ce guide couvre les principes fondamentaux techniques, les caractéristiques de performance et les utilisations industrielles de l'anode en titane MMO conçue pour l'électrolyse de l'eau de mer-prenant en charge le dessalement, la désinfection marine et les processus électrochimiques offshore avec des solutions-rentables et durables-durables.
1.Spécification

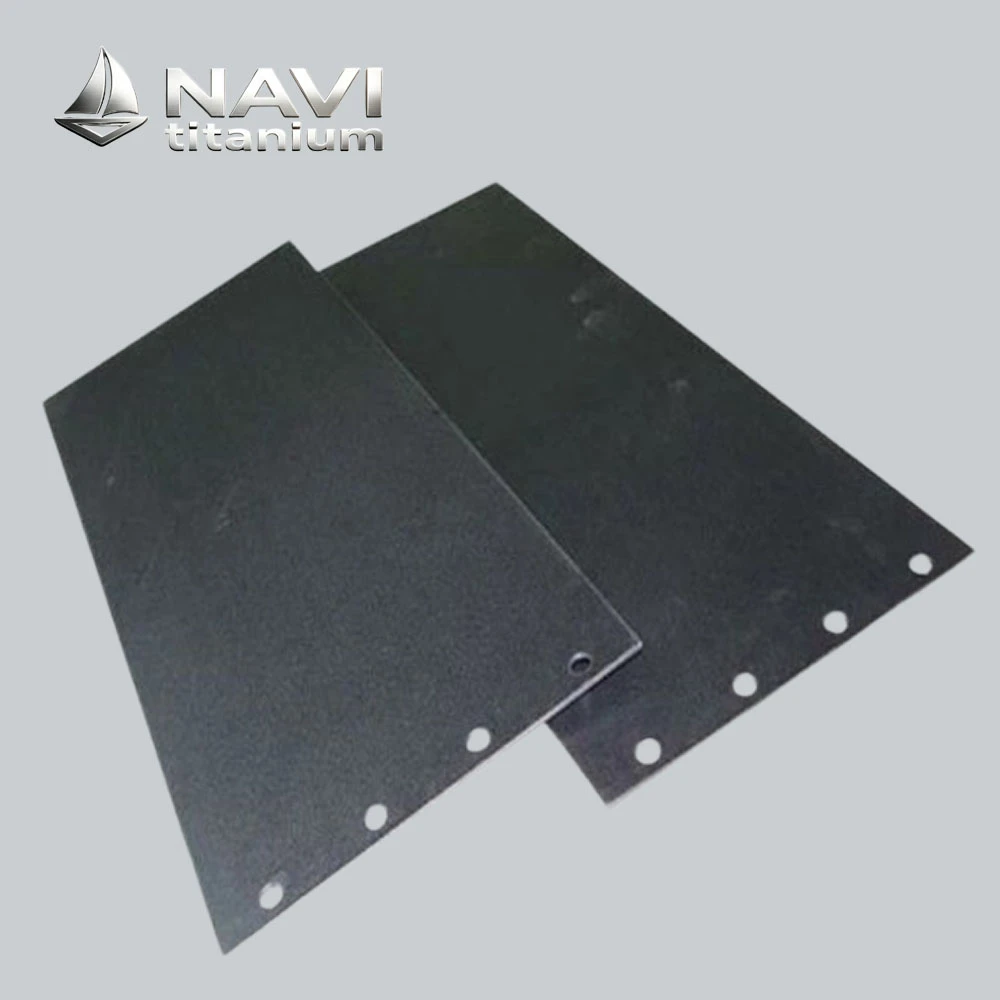

Formes générales : Plaque, tige, treillis, tube ou personnalisation
Revêtement : La formule classique d'IrO2-Ta2O5, Ru-Ir, Pt ou personnalisation
Réaction électrochimique : réaction d'évolution oxygène/chlore/hydrogène
Code interne : NAVI-1-001
Marque : NAVI Titanium®
Matériau de base : Titane pur Gr1
Domaines avancés de NAVI : PEM, PCB, traitement des eaux usées, etc.
2.Guide d'achat
(1)Processus
NAVI Titanium (depuis 2008) peut traiter selon vos dessins de conception
(2)Échantillon gratuit
NAVI Titanium fournit un échantillon gratuit pour les spécifications générales
(3)Support technologique
Service professionnel-pour-un, conception gratuite, bienvenue à nous contacter
Processus de revêtement thermique et d'activation de surface pour l'anode MMO résistante à l'eau de mer
La qualité de fabrication d’une anode en titane mmo affecte directement sa durée de fonctionnement et la qualité de son travail électrochimique. L'étape la plus importante dans la fabrication d'une anode est le processus de revêtement thermique, qui détermine les qualités défensives et catalytiques de l'électrode.
Préparation du substrat et rugosité de la surface
Les substrats en titane de grade 1 ou 2 subissent un dégraissage alcalin pour éliminer les huiles de production et les contaminants avant l'application du revêtement. La rugosité de la surface s'effectue par sablage mécanique à l'oxyde d'aluminium ou par décapage chimique à l'acide oxalique ou chlorhydrique. Le sablage crée des pics et des vallées microscopiques augmentant la surface de contact ; la gravure chimique fournit une rugosité plus uniforme. La recherche montre que les surfaces correctement rendues rugueuses améliorent l'adhérence du revêtement jusqu'à 300 % par rapport aux substrats lisses, prolongeant ainsi considérablement la durée de vie des anodes dans les applications en eau de mer.
Application de revêtement d’oxyde métallique mixte
Les oxydes de ruthénium et d'iridium servent de bases catalytiques pour l'électrolyse de l'eau de mer, avec le dioxyde de titane comme matrice de support. La charge en métaux nobles varie de 8 à 15 g/m², équilibrant le coût et l'activité catalytique. Les précurseurs de sels métalliques dissous dans des supports acides sont brossés ou pulvérisés sur du titane préparé, puis cuits dans des fours à atmosphère contrôlée-à 450–550 degrés. Chaque cycle ajoute environ 2 micromètres d'épaisseur. L'approche multi-couche crée une structure de gradient allant du titane à l'oxyde actif, réduisant ainsi les décalages de dilatation thermique. Les fabricants appliquent 8 à 12 couches de revêtement pour atteindre une épaisseur totale de 10 à 25 micromètres.

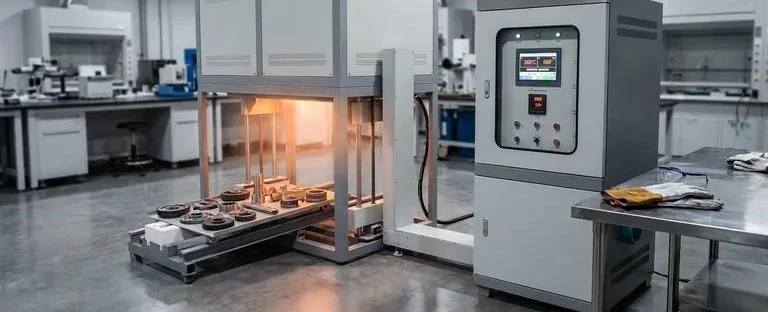

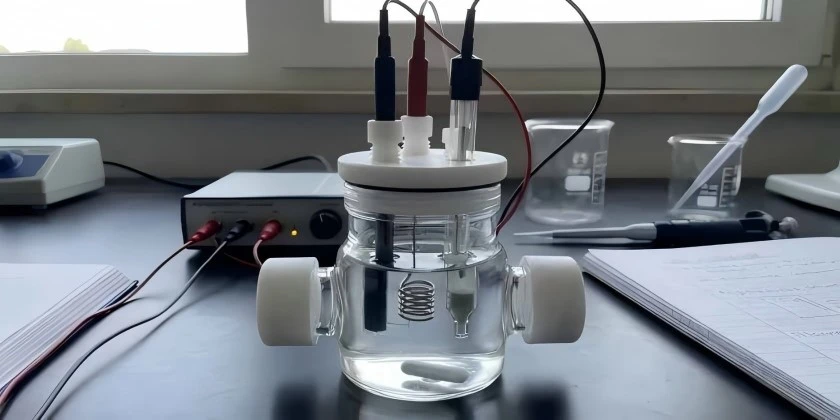

Activation et vérification de la qualité
Le cycle électrochimique contrôlé dans les solutions acides élimine les impuretés de surface et augmente la densité des sites actifs sur le revêtement d'oxyde. L'activation nécessite généralement 24 à 48 heures d'application de courant contrôlé, transformant la surface d'oxyde lisse en structure catalytiquement active hautement poreuse. La vérification de la qualité comprend une inspection visuelle, des tests d'adhérence selon ASTM B571 et une analyse électrochimique mesurant le potentiel d'anode à des densités de courant spécifiées dans l'eau de mer artificielle. Cela établit des données de performances de base pour prédire le comportement sur le terrain et garantir une qualité de produit constante sur tous les lots de production.
Performances de l'anode en titane MMO dans les environnements d'électrolyse à haute-salinité
L’eau de mer est l’un des endroits les plus difficiles pour le fonctionnement des circuits électriques. Des niveaux élevés de chlorure, des niveaux de pH changeants, des températures élevées et des turbulences dynamiques rendent difficile le fonctionnement des matériaux d'électrode, même les plus résistants. Connaître les mesures de réussite dans ces situations aide à concevoir correctement le système et à planifier sa maintenance.
Longévité opérationnelle sous charge continue
ModerneAnodes en titane MMOatteindre des durées de vie supérieures à 8 ans en électrolyse continue de l'eau de mer, certains systèmes signalant 12+ années de fonctionnement régulier. La défaillance se produit par érosion progressive du revêtement plutôt que par panne catastrophique - à mesure que la couche d'oxyde actif s'use, les passivations de titane formant du dioxyde de titane isolant qui augmente la tension des cellules. La durée de vie diminue avec une densité de courant plus élevée ; les anodes à 1 500 A/m² peuvent durer deux fois plus longtemps que celles à 3 000 A/m². Les effets de la température sont significatifs -chaque augmentation de 10 degrés réduit la durée de vie de 15 à 20 %.
Résistance au chlore-Dégradation induite
Le chlore et l'acide hypochloreux créent des environnements oxydants agressifs qui mettent à l'épreuve de nombreux matériaux d'électrodes. Les revêtements MMO formulés pour l'eau de mer contiennent une teneur plus élevée en ruthénium avec des structures cristallines optimisées résistant aux attaques du chlore. Les données de terrain des systèmes de chloration marine produisant 1 000 ppm de chlore disponible montrent en permanence une dégradation minime du revêtement après cinq ans. Cette résistance au chlore permet une désinfection efficace pour le traitement des eaux de ballast, la protection de l'eau de refroidissement et le traitement des eaux municipales sur les sites côtiers où d'autres matériaux d'électrodes échoueraient rapidement.
Efficacité actuelle et stabilité de la tension
Anodes en titane MMOatteindre des rendements de courant de chlore supérieurs à 95 % à 1 000-3 000 A/m² dans l'eau de mer, favorisant l'évolution du chlore par rapport aux processus concurrents à l'oxygène. Les anodes de qualité maintiennent des tensions de cellule stables avec des augmentations inférieures à 0,5 volts au fil des années de service-contrairement aux anodes en graphite ou en dioxyde de plomb montrant des augmentations de plusieurs-volts en quelques mois. À 2 000 A/m² dans de l'eau de mer naturelle à 25 degrés, le potentiel de l'anode est généralement compris entre 1,15 et 1,25 V par rapport à une électrode au calomel saturée. Des augmentations de température de 10 degrés réduisent le potentiel de l'anode d'environ 30 mV, améliorant ainsi l'efficacité dans les applications marines chaudes.
Analyse chimique et spectrale de la stabilité des revêtements MMO dans des conditions marines
La chimie de surface complexe qui permet à l'anode mmo de fonctionner dans l'eau de mer est révélée par des méthodes analytiques avancées. Ces méthodes nous aident à comprendre la composition des revêtements, la structure des cristaux et comment ils se décomposent, ce qui conduit à une meilleure fabrication et une meilleure utilisation.
Cartographie de la composition et de la distribution des éléments
La spectroscopie photoélectronique à rayons X- révèle l'iridium sous forme d'IrO₂ et le ruthénium sous forme de RuO₂ dans des états d'oxydation +4, le titane sous forme de TiO₂ sous forme rutile. La proportion de chaque composant affecte l'activité catalytique et la longévité du revêtement. La cartographie SEM-EDS sur les sections transversales du revêtement-montre une distribution uniforme des éléments catalytiques dans des-anodes bien faites-aucune région de concentration supérieure ou inférieure. La comparaison des anodes neuves et vieillies sur le terrain révèle une lixiviation progressive du ruthénium des couches supérieures tandis que l'iridium et le titane s'enrichissent à la surface, en corrélation avec les augmentations de tension observées plus tard en service.

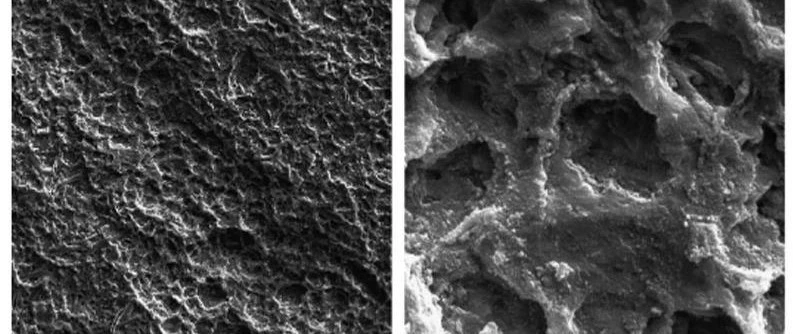

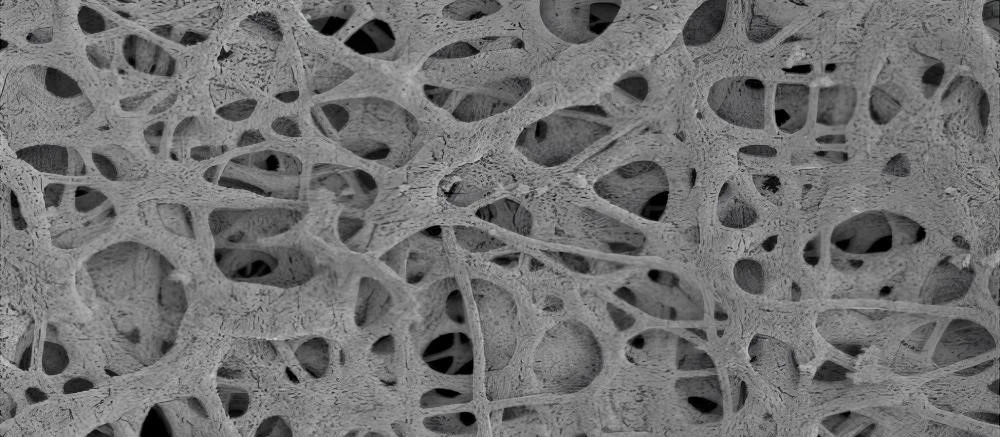

Structure cristallographique et morphologie de surface
La diffraction des rayons X-confirme la structure cristalline du rutile avec des pics spécifiques aux oxydes mixtes de ruthénium-titane. La taille des cristallites varie de 8 à 15 nanomètres dans les revêtements hautes-performances, maintenant la stabilité mécanique tout en maximisant la surface électrochimique. Le SEM à haute -résolution révèle une texture de « boue-fissure » avec des fissures de 50 à 200 nanomètres de large, augmentant la surface réelle de 100 à 500 fois au-delà de la zone géométrique. L'AFM mesure la rugosité carrée moyenne-moyenne-de 80 à 150 nanomètres pour les anodes de production. Cette texture à l'échelle nanométrique contribue à une grande surface électrochimiquement active tout en maintenant l'intégrité structurelle pour une stabilité mécanique à long terme.
Essais mécaniques de résistance à la corrosion sous exposition continue à l’eau de mer
Les méthodes de test en laboratoire et sur le terrain établissent des normes de performance et prédisent la duréeanodes en titane mmodurera en service. Ces méthodes de test imitent des décennies d'utilisation dans un laps de temps plus court, ce qui vous permet de vérifier la qualité des revêtements et de voir comment ils se comparent les uns aux autres.
Protocoles de tests de durée de vie accélérés
Les tests de durée de vie accélérés soumettent les anodes à des conditions plus difficiles -5 000 à 10 000 A/m² dans de l'eau de mer acidifiée à 40 à 60 degrés -, compressant les années de service sur le terrain en semaines ou en mois. Les anodes de qualité survivent 500 à 1 000 heures avant une défaillance, ce qui équivaut à 8 à 15 ans en fonctionnement normal. Défaillance définie comme une augmentation de 2 volts au-dessus de la tension de fonctionnement initiale, indiquant une rupture du revêtement et une passivation du titane. Des études de suivi à long terme confirment la corrélation entre les résultats de l'ALT et les performances sur le terrain : une ALT de 800 heures correspond généralement à 10+ années dans les systèmes réels de chloration de l'eau de mer.
Adhérence du revêtement et intégrité mécanique
Les tests de pliage en pliant des échantillons d'anodes autour de mandrins de diamètres spécifiés permettent une vérification simple de la qualité.-les anodes correctement fabriquées résistent à une flexion jusqu'à 25 mm sans endommager le revêtement. Les tests par ultrasons détectent le délaminage souterrain invisible à l’inspection visuelle, identifiant ainsi les défauts de fabrication avant le déploiement sur le terrain. Les tests de cycle thermique exposent les échantillons à un chauffage répété jusqu'à 80 degrés suivi d'un refroidissement dans l'eau de mer, simulant des processus de démarrage-arrêt. Les revêtements de qualité résistent à 1 000 cycles thermiques sans se fissurer ni s’écailler, ce qui démontre leur adéquation aux programmes de fonctionnement intermittents.
Utilisations industrielles des anodes en titane MMO dans les systèmes offshore et marins
Les anodes en titane Mmo peuvent être utilisées de différentes manières dans les industries marines et côtières car elles sont très résistantes à la corrosion et fonctionnent bien en électrochimie. Comprendre ces cas d'utilisation aide les ingénieurs à trouver des moyens d'améliorer les systèmes et d'utiliser la technologie de nouvelles manières.

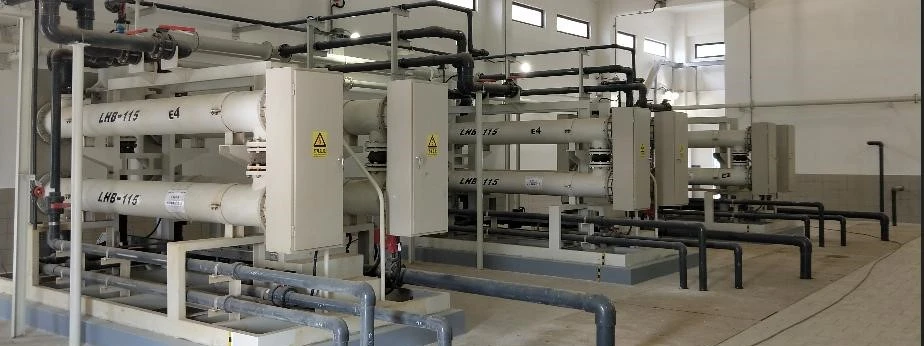

Traitement des eaux de ballast et désinfection marine
Les règles internationales applicables aux navires stipulent qu'ils doivent traiter leurs eaux de ballast avant de les laisser partir. Cela stoppe la propagation des espèces marines envahissantes d’un environnement à un autre. En utilisantanode en titane mmoLes modules d'électrochloration constituent un bon moyen de traiter l'eau sans utiliser de produits chimiques et en respectant des normes environnementales strictes. L'eau de mer circule dans des cellules d'électrolyse qui tuent les germes, les algues et autres êtres vivants en produisant du chlore.
Les systèmes d'anodes MMO sont fiables et ne prennent pas beaucoup de place, ils sont donc parfaits pour une installation sur des navires où l'espace et l'accès à l'entretien sont limités. Des systèmes capables de fonctionner avec des bateaux allant des petites embarcations côtières aux très gros porte-conteneurs montrent que la technologie peut être utilisée à grande échelle. Les configurations typiques tuent 99,9 % des organismes tout en maintenant la chimie de l'océan dans des limites acceptables pour l'environnement.
Une technologie similaire est utilisée dans les sites d’élevage marin pour nettoyer l’eau des systèmes de recirculation. La production contrôlée de chlore arrête la propagation des maladies entre les réservoirs de culture sans les risques liés à l'utilisation et au stockage d'eau de Javel commerciale. Le dosage peut être effectué avec précision en fonction de facteurs-en temps réel relatifs à la qualité de l'eau lorsque des systèmes de suivi automatisés sont connectés.
Protection Cathodique pour les Structures Offshore
Les plates-formes offshore en acier, les canalisations et les bâtiments maritimes ne rouillent pas grâce aux systèmes de protection cathodique à courant imposé (ICCP). Les anodes MMO sont ce qui propage le courant dans ces systèmes, et elles peuvent fonctionner pendant des décennies sans aucun entretien dans le climat marin rigoureux. Étant donné que les anodes peuvent fonctionner sans arrêt à des densités de courant élevées, elles sont meilleures que les anodes standard en fonte ou en graphite, qui doivent être remplacées plus souvent.
La protection des pipelines sous-marins pose certains problèmes, car ils sont difficiles d'accès et nécessitent des pièces très solides. Le long des tracés des pipelines, des anodes en ruban MMO constituées de fil ou de bande de titane recouvert de mmo-sont mises en place pour répartir uniformément le courant de protection.
sur toute la longueur de la structure. L'expérience sur le terrain montre que-des systèmes bien conçus peuvent durer plus de 25 ans, ce qui signifie qu'ils nécessitent beaucoup moins d'entretien et ont un impact moindre sur l'environnement que les autres méthodes de sécurité.
La protection des pieds de plate-forme utilise généralement des anodes de disque MMO qui sont encastrées-et installées sur le cadre en acier à des distances régulières. Cette disposition permet de garantir de grandes surfaces avec peu de risques mécaniques et hydrauliques. Chaque anode étant électriquement isolée des autres, il existe une redondance : si une anode se brise, les autres continueront à protéger le système jusqu'à ce que la réparation soit effectuée.
Production d'hydrogène par division de l'eau de mer
À mesure que l'économie de l'hydrogène se développe, il devient nécessaire de trouver des moyens-à faible coût de fabriquer des produits à partir de sources d'énergie vertes. L'utilisation de l'électrolyse de l'eau de mer pour produire de l'hydrogène est une idée pleine d'espoir, en particulier pour les parcs éoliens côtiers qui n'ont pas accès à l'eau douce. Cela peut être fait avec des anodes mmo conçues pour libérer de l'oxygène dans des solutions contenant du chlorure, mais les revêtements utilisés à cet effet sont différents de ceux conçus pour produire du chlore.
Des niveaux d'iridium plus élevés sont nécessaires dans les anodes de génération d'hydrogène pour rendre le dégagement d'oxygène plus sélectif par rapport à la formation de chlore. Dans quelle mesure ces deux processus fonctionnent-ils ?
ensemble, cela affecte à la fois la pureté de l’hydrogène et la durée de vie de l’anode. Les nouvelles formulations de revêtement atteignent des taux de dégagement d’oxygène supérieurs à 85 % dans les électrolytes de l’eau de mer. Cela rend la technologie plus pratique pour produire de l’hydrogène à partir de sources vertes.
Les parcs éoliens offshore connectés aux systèmes de production d’hydrogène obtiennent à la fois plus de puissance et plus de stockage d’énergie. Lorsqu’il y a plus d’électricité en période de vent fort, l’eau de mer est transformée en hydrogène qui peut être utilisé plus tard ou envoyé à l’étranger. La capacité de la technologie d'anode en titane mmo à lutter contre la rouille et à fonctionner de manière fiable est très importante pour ces utilisations éloignées et nécessitant peu d'entretien où le remplacement de pièces serait très coûteux et difficile.
Conclusion
Les anodes de titane à oxydes de métaux mélangés sont le résultat de nombreuses années de progrès dans la science des matériaux et l'électrochimie. Leur grande performance dans les utilisations de l’électrolyse de l’eau de mer vient du fait qu’ils prêtent une attention particulière à la manière dont la base est préparée, à la manière dont le revêtement est réalisé, à la manière dont il est chauffé et à la manière dont la qualité est vérifiée. Les ingénieurs et les gestionnaires d'installations peuvent choisir les bons outils et améliorer l'efficacité du système en comprenant ces bases techniques.
Lorsqu'elles sont correctement fabriquées, les anodes mmo durent plus longtemps et fonctionnent plus efficacement, ce qui permet directement à l'entreprise d'économiser de l'argent grâce à des coûts énergétiques inférieurs, des temps de réparation plus longs et des processus plus fiables. Qu'elles soient utilisées pour la protection cathodique, le nettoyage marin ou les nouvelles technologies de fabrication d'hydrogène, ces électrodes continuent de rendre les entreprises maritimes et offshore plus innovantes.
À mesure que les règles en matière d’environnement deviennent plus strictes et que les gens attendent davantage de durabilité, les technologies électrochimiques joueront un rôle plus important dans les utilisations marines.anode en titane mmoles systèmes sont parfaits pour ces besoins changeants car ils n’utilisent aucun produit chimique et durent longtemps. Les performances et la rentabilité-deviendront encore meilleures à mesure que davantage d'études seront menées sur les formulations de revêtement et les méthodes industrielles.
FAQ
1. Quelle est la durée de vie typique des anodes en titane mmo dans les systèmes d’électrolyse de l’eau de mer ?
Les anodes en titane mmo de haute-qualité peuvent généralement fonctionner sans interruption pendant 8 à 12 ans dans les applications d'électrolyse de l'eau de mer lorsqu'elles sont utilisées dans les plages de densité de courant suggérées de 1 500 à 2 500 A/m². La durée de vie dépend de nombreux facteurs de fonctionnement, tels que la température de l'eau, la densité de courant, la composition de l'électrolyte et la conception du système. Les fabricants peuvent fournir des prévisions précises sur la durée de vie d'un produit grâce à des tests accélérés et à la corrélation des données de terrain. Un suivi régulier de la tension permet aux travailleurs de voir quand le revêtement s'use lentement et de planifier les réparations avant que l'anode ne tombe complètement en panne. Cela permet à l’équipement de fonctionner aussi efficacement que possible et réduit les temps d’arrêt imprévus.
2. En ce qui concerne l'utilisation navale, comment les anodes en titane mmo se comparent-elles aux anodes en graphite ou en dioxyde de plomb ?
De plus, les anodes en titane mmo présentent de nombreux avantages par rapport aux autres matériaux d'électrode lorsqu'elles sont utilisées dans l'eau salée. Leur durée de vie est généralement 50 à 100 fois plus longue que celle des anodes en graphite et elles maintiennent les tensions fixes, ce qui signifie qu'elles utilisent à chaque fois la même quantité d'énergie. Les anodes en dioxyde de plomb sont mauvaises pour l'environnement et se brisent facilement, mais les anodes en titane mmo ne contiennent pas de métaux lourds nocifs et peuvent supporter le stress sans se briser. Même si elle coûte plus cher au départ, la technologie mmo constitue le meilleur choix pour les systèmes électriques marins actuels, car elle dure plus longtemps, fonctionne de manière fiable et ne nuit pas à l'environnement.
3. Quels facteurs doivent être pris en compte lors de la sélection des anodes en titane mmo pour des applications spécifiques à l'eau de mer ?
Pour la sélection spécifique à une application-, vous devez prendre en compte un certain nombre de facteurs techniques et pratiques. Les besoins en densité de courant déterminent la zone de revêtement actif nécessaire et affectent la durée prévue du revêtement. Le type de revêtement utilisé dépend de la chimie de l’eau, notamment du pourcentage et du pH du chlorure. Les revêtements avec des niveaux de chlorure plus élevés peuvent nécessiter plus de ruthénium. La température de fonctionnement affecte à la fois le fonctionnement du processus électrochimique et la durée de vie de la couche. La conception physique doit tenir compte des limites du système tout en distribuant le courant de la meilleure façon possible. La conception de la redondance et le choix du niveau de qualité dépendent de la fiabilité requise du système. Parler à des fabricants expérimentés peut vous aider à adapter les spécifications de l'électrode aux besoins de l'application. Cela garantit que cela fonctionne bien et ne coûte pas trop cher à long terme.
Associez-vous à BLOOM TECH : votre fournisseur d'anodes en titane MMO de confiance
L'expertise et la garantie de qualité sont très importantes lors du choix d'unanode en titane mmofournisseur. Ils font la différence entre-des performances durables qui fonctionnent bien et des pannes coûteuses qui surviennent trop tôt. De plus, BLOOM TECH a plus de 15 ans d'expérience dans la fabrication d'anodes en titane mmo précises pour les utilisations difficiles en eau de mer. À chaque étape du processus de fabrication, de la préparation du substrat aux tests électrochimiques finaux, nos centres de production certifiés GMP-surveillent de près la qualité.
Nous savons que les systèmes électrochimiques industriels ont besoin de pièces offrant des performances constantes sur de nombreuses années d'utilisation. Pour nous assurer que chaque anode respecte ou dépasse les normes internationales, nous utilisons trois niveaux de contrôle qualité : tests en usine, analyse par un service QA/QC indépendant et approbation par un tiers. Parce que notre prix est clair et que nous nous engageons dans des relations à long terme-, vous obtenez un excellent rapport qualité-prix sans renoncer à la qualité.
Que vous planifiiez un nouveau système de chloration marine, améliorez les équipements actuels de protection des océans ou créiez de nouvelles installations de production d'hydrogène, notre équipe d'experts peut vous aider avec des conseils et des solutions adaptées à vos besoins. Contactez-nous ausales@navititanium.compour parler des besoins de votre projet et découvrir comment la technologie avancée d'anode en titane mmo de BLOOM TECH peut améliorer le fonctionnement de votre système et le rendre plus fiable.
Références
1. Chen, G. (2004). Technologies électrochimiques dans le traitement des eaux usées. Technologie de séparation et de purification, 38(1), 11-41.
2. Kraft, A. (2008). Désinfection électrochimique de l'eau : un bref aperçu. Revue des métaux platine, 52(3), 177-185.
3. Trasatti, S. (2000). Electrocatalyse : comprendre le succès du DSA. Electrochimica Acta, 45(15-16), 2377-2385.
4. Comninellis, C. et Chen, G. (2010). Électrochimie pour l'Environnement. New York : Springer Science & Business Media.
5. Martelli, GN, Ornelas, R. et Faita, G. (1994). Mécanismes de désactivation des anodes dégageant de l'oxygène à des densités de courant élevées. Electrochimica Acta, 39(11-12), 1551-1558.
6. Vercesi, GP, Rolewicz, J. et Comninellis, C. (1991). Caractérisation des électrodes évolutives d'oxygène de type DSA- : Choix du métal de base. Thermochimica Acta, 176, 31-47.
